NOP[NIPPON OIL PUMP]

TOP PUMP 시리즈

NOP_TOP-2MD 시리즈






안녕하세요 일도유압이엔지 입니다.



저희 시화 NOP 대리점 일도유압에서 취급하는 NOP(Nippon Oil Pump)

TOP 시리즈 Trochoid pump TOP-2MD 모델을 소개합니다.(모터&펌프 결합형)

소형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.



▶제품 특징

· T-Rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음

· 내접 기어 타입으로 구름 접촉 운동을 하며 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전 범위가 넓고 윤활 및 이송용 등 용도가 다양함



[주요 이용 장소 / 업종]

건축기계, 산업기계, 공작기계, 식품기계, 자동차 기기, 레저시설, 환경기기,

인쇄기기, 해양기기 등 / 컨트롤, 보일러 등



▶제품 사양

모델명: TOP-210HBE(Foot type)

             TOP-210HBEf(Non Foot Type) 브라켓 유무

             TOP-2MD-1500-210HBEVB(펌프&모터+Relief valve 부착)

용   량: 10㎤/rev

토출량: 18ℓ/min(Motor 1,800rpm 기준)

포트 사이즈: Rc3/4" (In, Out port Size 동일)

최대 사용 압력: 2.5Mpa

압력 조정 범위: 4~13kgf/㎠(Relief valve 3L 부착 기준)



※ Made in Japan 일본 생산 제품입니다.



설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니

아래 내용을 참고하시고 전화문의하시기 바랍니다.



재고 대량 보유(아래 사진 참조) / 전국 발송 가능합니다.



문의전화: 일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com



위치: 경기도 시흥시(시화공단 內)



아래 카탈로그는 다운로드 가능합니다.



Trochoid pump NOP_2HB.pdf
3.00MB





금일 출고한 모델을 소개드립니다.

모델명: TOP-210HBE(Foot type)
TOP-210HBEf(Foot 제외 모델) 펌프 직결형

             TOP-210HBEf(Non Foot Type) 브라켓 유무

             TOP-2MD-1500-210HBEVB(펌프&모터+Relief valve 부착)




TOP-210HBE 모델 세부 스펙은 아래와 같습니다.

SHAFT: 14mm

용   량: 10㎤/rev

토출량: 18ℓ/min(Motor 1,800rpm 기준)








TOP-210HBEf / TOP-210HBE 모델 포트사이즈 외 사양입니다.


포트 사이즈: Rc3/4" (In, Out port Size 동일)


최대 사용 압력: 2.5Mpa




TOP-210HBE / TOP-210HBEf 재고 보유 실물 사진입니다.

재고는 대량 보유중으로, 문의하시면  당일 택배 / 화물 발송 가능합니다.


트로코이드 펌프 시스템 제작 및 베이스 제작 관련 문의주시면 상담드립니다.



시화유공압, 경기도유공압, 인천유공압, 구로유공압, 영등포유공압

시화유압, 경기도유압, 인천유압, 구로유압, 영등포유압

일도유압이엔지, 경기 시흥시



유공압 브랜드 지점대리점

NOP, TOP, 동산기공, NACHI(나찌), M+S(엠플러스에스), YUKEN(유켄), 플로우포스(FLOWFORCE),

세원셀론텍(세원이앤씨), HYDAC(하이닥), EATON(이튼비커스), DANFOSS(댄포스), 윤택이엔지,

득인기공(BESKO), DAIKIN(다이킨), DENISON(데니슨), ROSE, HAWE, TOKIMEC(도키맥),

KCC(케이시시정공), 하이드로링크(HYDROLYNC), HYDROTEK(하이드로텍)



소중용량펌프 : TOP-2HBE



TOP-203HB

TOP-204HB

TOP-206HB

TOP-208HB

TOP-210HB

TOP-212HB

TOP-216HB

TOP-220HB



TOP-203HBE

TOP-204HBE

TOP-206HBE

TOP-208HBE

TOP-210HBE

TOP-212HBE

TOP-216HBE

TOP-220HBE



TOP-203HBEf

TOP-204HBEf

TOP-206HBEf

TOP-208HBEf

TOP-210HBEf

TOP-212HBEf

TOP-216HBEf

TOP-220HBEf








NOP[NIPPON OIL PUMP]

TOP-2MD 시리즈

TOP-2MD-750W-208HBEVB

TOP-208HBEf







안녕하세요 일도유압이엔지 입니다.



저희 시화 NOP 대리점에서 취급하는 TOP 시리즈 펌프&모터

Trochoid Pump TOP-2MD 시리즈 펌프&모터 제품을 소개합니다.

소형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.





▶제품 특징

· T-Rotor 펌프로 흡입 압력이 높고 기계적 효율 및 용적 효율이 높음

· 내접 기어 타입으로 구름접촉 운동을 하여 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함





▶제품 사양

· 모델명: TOP-2MD-750W-208HBEVB-3L

PUMP 모델: TOP-208HBEf-3L


· 용   량: 8cc/rev


· 토출량: 14.4ℓ/min(Max 1800 rpm 기준)


· 최대 사용 압력: 2.5Mpa


· 압력 조정 범위: 4~13kgf/㎠



※ Made in Japan 일본 생산 제품입니다.





설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니

아래 내용을 참고하시고 전화문의하시기 바랍니다.





문의전화: 일도유압이엔지 / 0507-1375-0704



E-mail: ildohyd@naver.com




아래 카탈로그는 다운로드 가능합니다.

Trochoid pump NOP_2HB.pdf
3.00MB



금일 출고 모델 소개 드립니다.



모델: TOP-2MD-750W-208HBEVB-3L



TOP-2MD 시리즈는 펌프&모터 결합형 모델입니다.




세부 스펙은 아래와 같습니다.



모터: 0.75kw*4P*220/380V*60hz(신명모터)



펌프: TOP-208HBEf-3L



토출량: 14.4ℓ/min



압력은 2.5Mpa까지 사용 가능한 모델입니다.



모터 스펙 명판 실물 사진입니다.



0.75kw*4P*220/380V*60hz(3상/신명모터 국산)



3상 모델로 220/380V 전압 사용 가능합니다.





TOP-208HBEf 모델은 푸트 제외 모델로



펌프에 직결로 부착되는 타입입니다.


펌프 흡입/토출



IN(흡입):  Rc 1/2"


OUT(토출):" Rc 1/2"



트로코이드 펌프는 일정하게 유량을 공급하는 모델로



윤활유나 절삭유 이송용 펌프로 사용합니다.

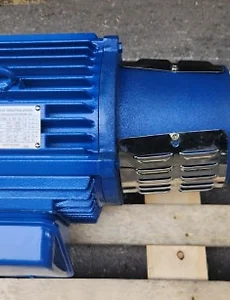

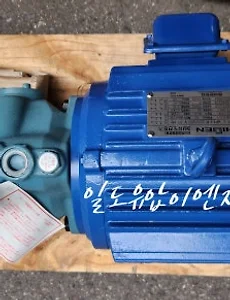

금일 출고한 TOP-2MD-750W-208HBEVB 모델입니다.



TOP-2MD 모델은 펌프와 모터를 벨하우징+커플링으로



조립하여 출고됩니다.



펌프&모터 결합형 모델로 완세트 조립하여


박스 포장  출고 드렸습니다.



포장을 제대로 안 하면 운반 중에 모터 FOOT가 파손될 우려가 있습니다.





금일 출고한 TOP-208HBEf 펌프 Relief valve 모델입니다.


2VB(3L) :  4~13kgf/㎠



트로코이드 펌프 릴리프 밸브는 안전변으로 사용합니다.

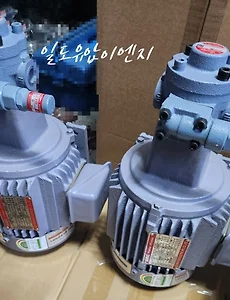

TOP-208HBE  / TOP-208HBEf 재고 보유 실물 사진입니다.



재고는 대량 보유중입니다. 당일 택배 / 화물 출고 가능합니다.



▶제품 사양       By 일도유압이엔지
MODEL 유 량
(㎤/rev)
토출량(ℓ/min) 최대사용압력
(Mpa)
최대회전수
(rpm)
중 량
(kg)
1500rpm 1800rpm
TOP-203HBE(VB) 2.8 4.2 5 3.0 3,000 3.5(3.9)
TOP-204HBE(VB) 4.0 6 7.2 3.0 3,000 3.6(4.0)
TOP-206HBE(VB) 6.0 9 10.8 2.5 2,500 3.8(4.2)
TOP-208HBE(VB) 8.0 12 14.4 2.5 2,500 4.0(4.4)
TOP-210HBE(VB) 10.0 15 18 2.5 2,500 4.1(4.6)
TOP-212HBE(VB) 12.0 18 21.6 2.0 2,000 4.3(4.7)
TOP-216HBE(VB) 16.0 24 28.8 1.5 1,800 4.6(5.1)
TOP-220HBE(VB) 20.0 30 36 1.2 1,800 5.0(5.5)
▪ Test Oil: ISO-VG46 / Oil Tempwerature: 40℃



시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압

시흥유압, 시화유압, 경기도유압, 서울유압, 구로유압, 영등포유압

일도유압, 일도유압이엔지, 유압엔지니어링, 유압시스템, 유압상담







유압 브랜드 대리점



NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 플로우포스, FLOWFORCE, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, HYDAC, 이튼비커스, EATON, 댄포스, DANFOSS, 건영기공, 엠플러스에스, M+S, 득인기공, BESKO, 다이킨, DAIKIN, 데니슨, DENISON, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, NACHI, 훌루테크,

가와사키, 하이드로텍, HYDROTEK







소중용량펌프: TOP-2MD, 2MDS(국산 모터)



소중용량펌프: 2HB시리즈







TOP-203HBE



TOP-204HBE



TOP-206HBE



TOP-208HBE



TOP-210HBE



TOP-212HBE



TOP-216HBE



TOP-220HBE







TOP-203HBEf



TOP-204HBEf



TOP-206HBEf



TOP-208HBEf



TOP-210HBEf



TOP-212HBEf



TOP-216HBEf



TOP-220HBEf







트로코이드 펌프 & 모터 결합용 모델 선정







400W*4P*220/380*60hz(국산 신명모터 적용)



- 주문사양으로 400V*50hz 적용 가능







TOP-2MD400-203HBE



TOP-2MD400-204HBE



TOP-2MD400-206HBE



TOP-2MD400-208HBE



TOP-2MD400-210HBE



TOP-2MD400-212HBE



TOP-2MD400-216HBE



TOP-2MD400-220HBE







750W*4P*220/380V*60hz(국산 신명모터 적용)



- 주문사양으로 400V*50hz  적용 가능







TOP-2MD750-203HBE



TOP-2MD750-204HBE



TOP-2MD750-206HBE



TOP-2MD750-208HBE



TOP-2MD750-210HBE



TOP-2MD750-212HBE



TOP-2MD750-216HBE



TOP-2MD750-220HBE







1500W*4P*220/380V*60hz(국산 신명모터 적용)



 - 주문사양으로 400V*50hz 적용 가능







TOP-2MD1500-203HBE



TOP-2MD1500-204HBE



TOP-2MD1500-206HBE



TOP-2MD1500-208HBE



TOP-2MD1500-210HBE



TOP-2MD1500-212HBE



TOP-2MD1500-216HBE



TOP-2MD1500-220HBE























NOP[NIPPON OIL PUMP]
트로코이드펌프 / 기어펌프
TOP-N3H 시리즈
TOP-N320H





안녕하세요 일도유압이엔지 입니다.



저희 시화 NOP 대리점 일도유압에서 취급하는 NOP(TOP 시리즈)

Trochoid pump TOP-N3H 시리즈 TOP-N320H 펌프를 소개합니다.

소형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.



▶제품 특징

· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음(기어펌프)

· T-Rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전 범위가 넓고 윤활 및 이송용 등 용도가 다양함



▶제품 사양

모델명: TOP-N320H

             TOP-N320HVB(Relief valve 부착형)

용   량: 26㎤/rev

토출량: 46.8ℓ/min

최대 사용 압력: 4.0Mpa

무   게: 14.8kg(15.4)

※ Made in Japan 일본 생산 제품입니다.





설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니

아래 내용을 참고하시고 전화문의하시기 바랍니다.



문의전화:
일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com



위 치: 경기도 시흥시(시화공단 內)



아래 카탈로그는 다운로드 가능합니다.

Trochoid pump NOP TOP-N3H시리즈.pdf
1.16MB






금일 출고 드린 모델인 TOP-N320H입니다.

중형 트로코이드 펌프 모델로 사이즈가 중간 정도 됩니다.






TOP-N320H 실물 정면/측면 사진입니다.

Straight Key type Shaft : 22Ø입니다.


Made in Japan 일본 생산 모델입니다. 생산국 확인하세요.


트로코이드 펌프는 축 방향에서 좌회전 펌프로 출고됩니다.

우회전 펌프는 주문 사양입니다.(수입품 / 소량은 보유 중)





TOP-N320H 모델 오일 포트 사이즈


IN(흡입): Rc 1"

Out(토출): Rc 1"


Rc 나사는 PT 타입으로 테프론 테입을
감아서 사용하시면 됩니다.







TOP-N320H 모델 실물 재고 보유 사진입니다.

대량 재고 보유 중으로 당일 택배 발송 가능합니다.





TOP-N320H / TOP-N330H / TOP-N340H / TOP-N350H


Relief valve 부착형

TOP-N320HVB / TOP-N330HVB / TOP-N340HVB / TOP-N350HVB

재고 보유중입니다. 당일 택배 출고 가능합니다.





시화유압, 시흥유압, 경기도유압, 서울유압, 구로유압, 영등포유압
유압엔지니어링, 유압시스템, 유압상담

유압 브랜드 대리점

NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, 하이닥, HYDAC, 플로우포스, FLOWFORCE, 이튼비커스, EATON, 댄포스, DANFOSS, 다이세이, TAISEI, 엠플러스에스, M+S, 하이드로텍, HYDROTEK, 득인기공, BESKO, 다이킨, DAIKIN, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, 나찌, NACHI, 훌루테크, 가와사키, 하베, HAWE


중용량펌프: TOP-N3H 시리즈 / 트로코이드펌프 / 트로코이드기어펌프


TOP-N320H
TOP-N330H
TOP-N340H
TOP-N350H

TOP-N320HVB
TOP-N330HVB
TOP-N340HVB
TOP-N350HVB


중용량펌프: TOP-3MB / 펌프&모터 결합 타입

모터사양: 750W*4P*220/380V

TOP-3MB750-N320H
TOP-3MB750-N330H
TOP-3MB750-N340H
TOP-3MB750-N350H


모터사양: 1500W*4P*220/380V

TOP-3MB1500-N320H
TOP-3MB1500-N330H
TOP-3MB1500-N340H
TOP-3MB1500-N350H

모터사양: 2200W*4P*220/380V

TOP-3MB2200-N320H
TOP-3MB2200-N330H
TOP-3MB2200-N340H
TOP-3MB2200-N350H

모터사양: 3700W*4P*220/380V

TOP-3MB3700-N320H
TOP-3MB3700-N330H
TOP-3MB3700-N340H
TOP-3MB3700-N350H

DAIKIN PUMP

다이킨 펌프

V 시리즈 펌프

V15A1R-95









안녕하세요 일도유압이엔지 입니다.



저희 경기도 시화 일도유압 다이킨 대리점에서 취급하는

V 시리즈 피스톤 펌프를 소개합니다.

가변 피스톤 펌프 제품으로 유량과 압력 제어가 가능하며,

아래와 같은 특징이 있습니다.





≫제품 특징

· 동력 손실이 작으며 유온상승을 억제하는 기능이 있음

· 예민한 컷오프 특성으로 소비 전력이 절약되는 모델임

· 고효율, 저소음의 특징을 가지고 있으며 설치 사용이 용이함





≫제품 사양


모델명: V15A1R-95

​용   량: 14.8cc/rev

사용압력: 최대 70 kgf/㎠

압력 조정 범위: 8~70kgf/㎠

무   게: 12.8kg

​※ Made in Japan 일본 생산 제품입니다.





설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니

아래 내용을 참고하시고 전화문의하시기 바랍니다.







문의전화: 일도유압이엔지 / 0507-1375-0704


E-mail: ildohyd@naver.com








경기도 시흥시(시화공단 內)






아래 카탈로그는 다운로드 가능합니다.



DAIKIN_V_PISTON.PUMP_CAT.pdf
1.11MB



금일 소개 드리는 모델은 다이킨 V15 시리즈입니다.

일본 생산 제품으로 가변 피스톤 펌프입니다.

모델명: V15A1R-95

유량 / 압력 제어용 가변 피스톤 펌프입니다.

사용 압력: 8~70kgf/㎠

최대 70kgf/㎠까지 사용할 수 있는 모델입니다.

V15A3R-95 모델은 최대 210kgf/㎠까지 사용 가능합니다.







V15A1R-95 모델 실물 명판 사진입니다.

Made in JAPAN, 일본 생산 제품입니다.

오일 포트는 액설 포트로 END PORT 타입입니다.













V15A 펌프 흡입 및 토출

흡입(IN): G1" Oring Type

토출(OUT): G1" Oring Type

G타입 나사는 스트레이트 나사로 O-ring 홈이 있습니다.









V15A 피스톤 펌프 샤프트

Shaft size: 19.05mm

펌프 Hole size: 82.55mm







V15A 피스톤펌프 압력 제어 및 유량제어 방법

압력제어:

좌측 사진의 상부 큰 뭉치(압력 조절나사) 시계방향 회전 - 압력 상승

유량제어:

좌측 사진의 전면 작은 뭉치(유량조절나사) 시계방향 회전 - 유량 감소

재고는 항상 보유중이며, 전국 택배 발송 가능합니다.

유압 시스템 문의 시 친절 상담 가능합니다.













시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압
시화유압, 시흥유압, 경기도유압, 서울유압, 구로유압, 영등포유압
유압엔지니어링, 유압시스템, 유압상담



유압 브랜드 대리점

​NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, 하이닥, HYDAC, 플로우포스, FLOWFORCE, 이튼비커스, EATON, 댄포스, DANFOSS, 다이세이, TAISEI, 엠플러스에스, M+S, 하이드로텍, HYDROTEK, 득인기공, BESKO, 다이킨, DAIKIN, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, 나찌, NACHI, 훌루테크, 가와사키, 하베, HAWE



다이킨 피스톤펌프 / DAIKIN PUMP / DAIKIN PISTON PUMP / 유압 펌프

V시리즈 펌프

V8A1RX-20
V15A1RY-95

V15A1R-95
V15A1RX-95

V15A2R-95
V15A2RX-95

V15A3R-95
V15A3RX-95

​V23A1R-30
V23A1RX-30

​V23A2R-30
V23A2RX-30

V23A3R-30
V23A3RX-30

​V38A1R-95
V38A1RX-95

​V38A2R-95
V38A2RX-95

​V38A3R-95
V38A3RX-95

​V50A1R-20
V50A1RX-20

V50A2R-20
V50A2RX-20

​V50A3R-20
V50A3RX-20

​V70A1R-60
V70A1RX-60

​V70A2R-60
V70A2RX-60

​V70A3R-60
V70A3RX-60

​VZ시리즈 펌프

VZ50A1RX-10
VZ50A2RX-10

VZ50A3RX-10
VZ63A1RX-10

VZ63A2RX-10
VZ63A3RX-10

​VZ80A1RX-10
VZ80A2RX-10

VZ80A3RX-10









NOP[NIPPON OIL PUMP]
TOP-2HB 시리즈
TOP-204HBE


저희 NOP 대리점 일도몰닷컴에서 취급하는 NOP(TOP 시리즈)
Trochoid pump 트로코이드펌프
 TOP-2HB 시리즈 펌프를 소개합니다.

소형·경량 제품으로 고성능·고효율 운전에 적합하고
 저소음 제품입니다.






▶제품 특징



· T-Rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음

· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함






▶제품 사양

모델명: TOP-204HBE
          TOP-204HBEf(모터 결합형 / Foot 없는 타입)

용   량: 4cc/rev

토출량: 7.2ℓ/min

최대사용압력: 3.0Mpa

압력조정범위: 5.1~11.9kgf/㎠(Relief valve 3L 적용)

무   게: 4.0kg

※ Made in Japan 일본 생산 제품입니다.

설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용 참고하시고 전화문의하시기 바랍니다.


재고 대량 보유중입니다. 전국 택배 발송 가능합니다.



문의전화: 일도몰닷컴 / 0507-1375-0704 / ildohyd@naver.com



TOP-204HBE 모델 실물 사진입니다.

릴리프 밸브(Relief valve) 부착형 타입입니다.




압력범위는 2VB 타입 3L 적용기준

 5~11.9kgf/㎠ 입니다.







회전방향: 샤프트 방향에서 봤을 때 좌회전 펌프입니다.(반시계 방향)







TOP-204HBE / TOP-204HBEf 모델 재고 보유 사진입니다.



Straight Key Type



Shaft 14mm


Made in Japan 일본 생산 제품입니다.





TOP-204HBEf 모델로 사용 하시려면

고정볼트 제거하고  FooT 제거하시고 사용 가능합니다.


흡입(IN) : Rc 3/4"
토출(Out) : Rc 3/4"


테프론 테입을 감아서 사용하는 PT 나사 타입입니다.


TOP-204HBE / TOP-204HBEf 모델 재고 보유 사진입니다.



재고 대량 보유 중입니다.





전국 택배/화물 발송 가능합니다.





Trochoid pump & MOTOR 일체형도 출고 가능합니다.


특수 사양에 맞는 제품 설계 가능



개별 문의 연락 주시면 친절히 대응해 드리겠습니다.







소중용량펌프: TOP-2HBE





TOP-203HB

TOP-204HB

TOP-206HB

TOP-208HB

TOP-210HB

TOP-212HB

TOP-216HB

TOP-220HB





TOP-203HBE

TOP-204HBE

TOP-206HBE

TOP-208HBE

TOP-210HBE

TOP-212HBE

TOP-216HBE

TOP-220HBE





TOP-203HBEf

TOP-204HBEf

TOP-206HBEf

TOP-208HBEf

TOP-210HBEf

TOP-212HBEf

TOP-216HBEf

TOP-220HBEf







NOP[NIPPON OIL PUMP]

TOP-2HB 시리즈
TOP-203HBE


저희 NOP 대리점 일도몰닷컴에서 취급하는 NOP(TOP 시리즈)
Trochoid pump 트로코이드펌프
 TOP-2HB 시리즈 펌프를 소개합니다.

소형·경량 제품으로 고성능·고효율 운전에 적합하고
 저소음 제품입니다.





▶제품 특징



· T-Rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음

· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함




▶제품 사양

모델명: TOP-203HBE
          TOP-203HBEf(모터 결합형 / Foot 없는 타입)

용   량: 2.8cc/rev

토출량: 5.0ℓ/min

최대사용압력: 3.0Mpa

압력조정범위: 5.1~11.9kgf/㎠(Relief valve 3L 적용)

무   게: 3.9kg

※ Made in Japan 일본 생산 제품입니다.

설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용 참고하시고 전화문의하시기 바랍니다.


재고 대량 보유중입니다. 전국 택배 발송 가능합니다.



문의전화: 일도몰닷컴 / 0507-1375-0704 / ildohyd@naver.com







TOP-203HBE 모델 실물 사진입니다.

릴리프 밸브(Relief valve) 부착형 타입입니다.




압력범위는 2VB 타입 3L 적용기준

 5~11.9kgf/㎠ 입니다.





회전방향: 샤프트 방향에서 봤을 때 좌회전 펌프입니다.(반시계 방향)



TOP-203HBE / TOP-203HBEf 모델 재고 보유 사진입니다.



Straight Key Type



Shaft 14mm


Made in Japan 일본 생산 제품입니다.



TOP-203HBEf 모델로 사용 하시려면

고정볼트 제거하고  FooT 제거하시고 사용 가능합니다.


흡입(IN) : Rc 3/4"
토출(Out) : Rc 3/4"


테프론 테입을 감아서 사용하는 PT 나사 타입입니다.




TOP-203HBE / TOP-203HBEf 모델 재고 보유 사진입니다.



재고 대량 보유 중입니다.



전국 택배/화물 발송 가능합니다.







Trochoid pump & MOTOR 일체형도 출고 가능합니다.


특수 사양에 맞는 제품 설계 가능




개별 문의 연락 주시면 친절히 대응해 드리겠습니다.





소중용량펌프: TOP-2HBE





TOP-203HB

TOP-204HB

TOP-206HB

TOP-208HB

TOP-210HB

TOP-212HB

TOP-216HB

TOP-220HB





TOP-203HBE

TOP-204HBE

TOP-206HBE

TOP-208HBE

TOP-210HBE

TOP-212HBE

TOP-216HBE

TOP-220HBE





TOP-203HBEf

TOP-204HBEf

TOP-206HBEf

TOP-208HBEf

TOP-210HBEf

TOP-212HBEf

TOP-216HBEf

TOP-220HBEf



NOP[NIPPON OIL PUMP]

TOP-2MD시리즈

TOP-2HB시리즈







안녕하세요 일도유압이엔지 입니다.



저희 시화 NOP 대리점에서 취급하는 TOP 시리즈 트로코이드펌프

Trochoid pump를 TOP 2HBE 시리즈 펌프를 소개합니다.

소형 경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.



· T-ROTOR 펌프로 흡입압력이 높고 기계적 효율 및 용적효율이 높음

· 내접기어 타입으로 구름접촉 운동을 하여 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전범위가 넓어 윤활 및 이송용 등 용도가 다양함



모델명: TOP-208HBE
             TOP-208HBEf(모터 결합용 / Foot 없는 타입)



             TOP-2MD-400W-208HBEVB-2L(모터&펌프 결합형)


용   량: 8㎠/rev

토출량: 14.4ℓ/min(max 1800rpm 기준)

최대사용압력: 2.5Mpa

압력조정범위: 2.5~5.5kgf/㎠(Relief valve 2L 적용)



Made in Japan 일본 생산 제품입니다.




문  의: 일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com



위  치: 경기도 시흥시(시화공단 內)



아래 카탈로그는 다운로드 가능합니다.



Trochoid pump NOP_2HB.pdf
3.00MB



Trochoid pump NOP_2MY_일도유압.pdf
1.07MB















금일 출고한 TOP-208HBEf 펌프 실물 사진입니다.





펌프 및 모터 사양



펌프: TOP-208HBEVB-2L(릴리프 밸브 부착형)



모터: 400W*4P*220/380V*60hz







트로코이드 펌프



TOP-208HBEf + 2L(Relief valve)



흡입 및 토출



흡입(IN): Rc 1/2"



토출(OUT): Rc 1/2"



트로코이드 펌프 흡입 / 토출 사이즈는 같습니다.



Rc 나사는 일반 PT 나사와 동일하게 사용하시면 됩니다.









금일 출고한 펌프& 모터 모델 입니다.



모델명: TOP-2MD-400W-208HBEVB-2L





1/2 HP 모터와 TOP-208HBEf 모델 조립형 입니다.



사용압력은 15kgf/㎠ 내외로 사용 하시면 됩니다.







펌프&모터 조립



전기모터에 벨하우징 타입 + 커플링 결합



모터&벨하우징&커플링은 제작품 입니다.











시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압

시화유압, 시흥유압, 경기도유압, 서울유압, 구로유압, 영등포유압

유압엔지니어링, 유압시스템, 유압상담






유압 브랜드 대리점


NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, 하이닥, HYDAC, 플로우포스, FLOWFORCE, 이튼비커스, EATON, 댄포스, DANFOSS, 다이세이, TAISEI, 엠플러스에스, M+S, 하이드로텍, HYDROTEK, 득인기공, BESKO, 다이킨, DAIKIN, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, 나찌, NACHI, 훌루테크, 가와사키, 하베, HAWE






소중용량펌프: 2HB시리즈



TOP-203HBE


TOP-204HBE


TOP-206HBE


TOP-208HBE


TOP-210HBE


TOP-212HBE


TOP-216HBE


TOP-220HBE




TOP-203HBEf


TOP-204HBEf



TOP-206HBEf


TOP-208HBEf


TOP-210HBEf


TOP-212HBEf


TOP-216HBEf


TOP-220HBEf




트로코이드 펌프 & 모터 결합용 모델 선정




400W*4P*220/380*60hz(국산 을지모터 적용)

- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD-400-203HBE(VB)




TOP-2MD-400-204HBE(VB)


TOP-2MD-400-206HBE(VB)


TOP-2MD-400-208HBE(VB)


TOP-2MD-400-210HBE(VB)


TOP-2MD-400-212HBE(VB)


TOP-2MD-400-216HBE(VB)


TOP-2MD-400-220HBE(VB)





750W*4P*220/380V*60hz(국산 을지 모터 적용)


- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD-750-203HBE(VB)


TOP-2MD-750-204HBE(VB)


TOP-2MD-750-206HBE(VB)


TOP-2MD-750-208HBE(VB)


TOP-2MD-750-210HBE(VB)


TOP-2MD-750-212HBE(VB)


TOP-2MD-750-216HBE(VB)


TOP-2MD-750-220HBE(VB)





1500W*4P*220/380V*60hz(국산 신명 모터 적용)


- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD-1500-203HBE(VB)


TOP-2MD-1500-204HBE(VB)


TOP-2MD-1500-206HBE(VB)


TOP-2MD-1500-208HBE(VB)


TOP-2MD-1500-210HBE(VB)


TOP-2MD-1500-212HBE(VB)


TOP-2MD-1500-216HBE(VB)


TOP-2MD-1500-220HBE(VB)









NOP[NIPPON OIL PUMP]

TOP-2HB시리즈

TOP-212HBE





안녕하세요 일도유압이엔지 입니다.



저희 시화 NOP 대리점에서 취급하는 TOP 시리즈 트로코이드 펌프

Trochoid pump TOP-2HBE 시리즈 펌프를 소개합니다.

소형 경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.



▶제품 특징

· T-ROTOR 펌프로 흡입압력이 높고 기계적 효율 및 용적효율이 높음

· 내접기어 타입으로 구름접촉 운동을 하여 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전범위가 넓어 윤활 및 이송용 등 용도가 다양함



▶제품 사양

모델명: TOP-212HBE

             TOP-212HBEf(모터 결합용으로 Foot 없는 타입)

용   량: 12cc/rev

토출량: 21.6ℓ/min(모터 회전속도 1800rpm 기준)

최대사용압력: 2.0Mpa

압력조정범위: 2.5~5.5kgf/㎠(릴리프 밸브 2L 적용 기준)



※ Made in Japan 일본 생산 제품입니다.





문의전화: 일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com



위치: 경기도 시흥시(시화공단 內)



대량재고 보유중, 전국 택배/화물거래 가능합니다.



아래 카달로그는 다운로드 가능합니다.

Trochoid pump NOP_2HB.pdf
3.00MB



금일 출고한 TOP-212HBEf 모델입니다.

릴리프 밸브(Relief valve) 부착형 타입입니다.



STRAIGHT KEY TYPE



SHAFT: 14mm





트로코이드 펌프 흡입 / 토출



흡입(IN): Rc 3/4"



토출(OUT): Rc 3/4"



트로코이드 펌프는 일정하게 흡입 토출을 하는 펌프 입니다.



Rc 나사는 기본 PT 나사와 동일하게 테프론 테입을 감아서 배관 하시면 됩니다.







TOP-212HBE / TOP-212HBEf



재고 보유 현황 실물 사진입니다.





대량 재고 보유중이고, 전국 택배 발송 가능합니다.







시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압

시화유압, 시흥유압, 경기도유압, 서울유압, 구로유압, 영등포유압

유압엔지니어링, 유압시스템, 유압상담



유압 브랜드 대리점

NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, 하이닥, HYDAC, 플로우포스, FLOWFORCE, 이튼비커스, EATON, 댄포스, DANFOSS, 다이세이, TAISEI, 엠플러스에스, M+S, 하이드로텍, HYDROTEK, 득인기공, BESKO, 다이킨, DAIKIN, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, 나찌, NACHI, 훌루테크, 가와사키, 하베, HAWE





소중용량펌프: 2HB시리즈



TOP-203HBE

TOP-204HBE

TOP-206HBE

TOP-208HBE

TOP-210HBE

TOP-212HBE

TOP-216HBE

TOP-220HBE



TOP-203HBEf

TOP-204HBEf

TOP-206HBEf

TOP-208HBEf

TOP-210HBEf

TOP-212HBEf

TOP-216HBEf

TOP-220HBEf



트로코이드 펌프 & 모터 결합용 모델 선정



400W*4P*220/380*60hz(국산 을지모터 적용)

- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD400-203HBE

TOP-2MD400-204HBE

TOP-2MD400-206HBE

TOP-2MD400-208HBE

TOP-2MD400-210HBE

TOP-2MD400-212HBE

TOP-2MD400-216HBE

TOP-2MD400-220HBE



750W*4P*220/380V*60hz(국산 을지 모터 적용)

- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD750-203HBE

TOP-2MD750-204HBE

TOP-2MD750-206HBE

TOP-2MD750-208HBE

TOP-2MD750-210HBE

TOP-2MD750-212HBE

TOP-2MD750-216HBE

TOP-2MD750-220HBE



1500W*4P*220/380V*60hz(국산 신명 모터 적용)

- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD1500-203HBE

TOP-2MD1500-204HBE

TOP-2MD1500-206HBE

TOP-2MD1500-208HBE

TOP-2MD1500-210HBE

TOP-2MD1500-212HBE

TOP-2MD1500-216HBE

TOP-2MD1500-220HBE









NOP[NIPPON OIL PUMP]

TOP-2HB 시리즈

TOP-220HBE



안녕하세요 일도유압이엔지 입니다.


저희 시화 NOP 대리점에서 취급하는 TOP 시리즈 트로코이드 펌프
Trochoid pump TOP-2HB 시리즈 펌프를 소개합니다.
소형 경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.




▶제품 특징


· T-Rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음
· 내접 기어 타입으로 구름접촉 운동을 하여 마모 및 맥동이 적음
· Gear pump 보다 수명이 길고 1회전당 토출량이 많음
· 저속 및 고속까지 회전범위가 넓어 윤활 및 이송용 등 용도가 다양함


▶제품 사양


모델명: TOP-220HBE
             TOP-220HBEf(모터 결합용 / Foot 없는 타입)
용   량: 20cc/rev
토출량: 36LPM
최대사용압력: 1.2Mpa(12bar)
압력조정범위: 2.5~5.5kgf/㎠(Relief valve 2L 적용)

Made in Japan 일본 생산 제품입니다.


문  의: 일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com


위치: 경기도 시흥시(시화공단 內)


아래 카탈로그는 다운로드 가능합니다.



Trochoid pump NOP_2HB.pdf
3.00MB









금일 출고한 TOP-216HBEf 모델 실물 사진입니다.




릴리프 밸브(Relief valve) 부착형 타입입니다.





릴리프 밸브는 압력조절 밸브 입니다.



(시계방향으로 돌리면 압력이 올라갑니다.)



트코로이드 펌프 압력 범위



압력범위는 2VB 타입 2L 적용기준

 2.6~5kgf/㎠ 입니다.



트로코이드 펌프



PUMP 흡입 / 토출



IN(흡입): Rc 3/4"



OUT(토출): Rc 3/4"



Rc 나사는 PT 나사랑 동일 합니다. 테퍼 나사입니다.



테프론 테이프를 사용하여 배관 작업 하시면 됩니다.











금일 출고한 TOP 펌프와 모터 결합형 모델

TOP-2MD-1500MD-220HBEVD-2L 입니다.







모터사양: 1.5kw*4P*220/380V*60hz(신명)



펌프사양: TOP-220HBEVB(Relief valve 부착형)









TOP-220HBE / TOP-220HBEf 모델 재고 보유 사진입니다.



재고 대량 보유 중으로



전국 택배/화물 발송 가능합니다.

시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압

시화유압, 시흥유압, 경기도유압, 서울유압, 구로유압, 영등포유압

유압엔지니어링, 유압시스템, 유압상담



유압 브랜드 대리점

NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, 하이닥, HYDAC, 플로우포스, FLOWFORCE, 이튼비커스, EATON, 댄포스, DANFOSS, 다이세이, TAISEI, 엠플러스에스, M+S, 하이드로텍, HYDROTEK, 득인기공, BESKO, 다이킨, DAIKIN, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, 나찌, NACHI, 훌루테크, 가와사키, 하베, HAWE





소중용량펌프: 2HB시리즈


TOP-203HBE

TOP-204HBE

TOP-206HBE

TOP-208HBE

TOP-210HBE

TOP-212HBE

TOP-216HBE

TOP-220HBE



TOP-203HBEf

TOP-204HBEf

TOP-206HBEf

TOP-208HBEf

TOP-210HBEf

TOP-212HBEf

TOP-216HBEf

TOP-220HBEf



트로코이드 펌프 & 모터 결합용 모델 선정



400W*4P*220/380*60hz(국산 을지모터 적용)

- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD400-203HBE

TOP-2MD400-204HBE

TOP-2MD400-206HBE

TOP-2MD400-208HBE

TOP-2MD400-210HBE

TOP-2MD400-212HBE

TOP-2MD400-216HBE

TOP-2MD400-220HBE



750W*4P*220/380V*60hz(국산 을지 모터 적용)

- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD750-203HBE

TOP-2MD750-204HBE

TOP-2MD750-206HBE

TOP-2MD750-208HBE

TOP-2MD750-210HBE

TOP-2MD750-212HBE

TOP-2MD750-216HBE

TOP-2MD750-220HBE



1500W*4P*220/380V*60hz(국산 신명 모터 적용)

- 주문 사양으로 400V*50hz 적용 가능



TOP-2MD1500-203HBE

TOP-2MD1500-204HBE

TOP-2MD1500-206HBE

TOP-2MD1500-208HBE

TOP-2MD1500-210HBE

TOP-2MD1500-212HBE

TOP-2MD1500-216HBE

TOP-2MD1500-220HBE





하이드로텍 대리점
HYDROTEK POWER PACK
Typical Type


​안녕하세요 일도유압이엔지 입니다.

저희 시화 하이드로텍 HYDRO-TEK 대리점에서 취급중인
유압 파워팩 Typical Type 리프트용 파워팩을 소개합니다.


유압 파워팩은 소형 유압 유니트로 경량 저소음 제품입니다.
유압회로는 센터 블록에 릴리프 밸브가 부착된 타입입니다.
세팅 값 이상의 압력 과부하를 방지토록 설계되었습니다.



▶베스트 셀링 파워팩 사양
· WING BODY / 차량용 윙바디
· TAIL BODY / 차량리프트(유럽식)
· CYLINDER PACK / 실린더 팩
· DOCK LEVELER / 도크 레벨러

​​
▶제품 사양
파워팩 리프트용 / 프레스용
펌프: 2.3cc/rev(Gear pump)
모터: 1.5kw*4P*220/380V*60hz
​Tank: 9LT


​특징: 카트리지밸브 Relief valve(압력 조절 밸브)
Check valve(역류 방지 밸브)




​※ VERTICAL TYPE / 수직 타입 / 수평 타입 제작 가능



설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.



문  의: 일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com




위  치: 경기도 시흥시(시화공단 內)





아래 카탈로그는 다운로드 가능합니다.







파워팩 카탈로그_Typical type.pdf
9.55MB







금일 출고 드린 모델 실물 사진입니다.
실린더 63Ø*200ST 1개 사용하며, 압력 100bar 정도 사용하신다고 하셔서
세팅 값 계산하여 출고드렸습니다.


펌프: 2.3cc/rev
모터: 1.5kw*4P*220/380V*60hz




탱크: 9LT(권장 용량 보다 크게 사용하신다고 하셔서 선정 드림)



금일 출고 드린
CENTER BLOCK 센터 블럭은
체크밸브 + 릴리프밸브(Check valve+Relief valve)
기본 세팅 타입입니다.

​리프트 단동 실린더 사용 시에는
Shut off valve(압력 빼기 밸브) 사용하셔야 합니다.

파워팩 기본 수직 타입


​NG6-1연 블럭
​밸브: SOLENOID VALVE(3C3 All Open 밸브)
       PILOT CHECK VALVE(압력유지용)

밸브 선택은 중립일 때 압력유지 용으로 세팅해 드렸습니다.



파워팩 정면에 P 라인 Oil Port 에는

게이지 밸브(GCT-02)+압력계(63-A*250 PT1/4")
조립해 드렸습니다.

압력 A라인: PF 3/8" Bonded Seal type

압력 B라인: PF 3/8" Bonded Seal type

일반적으로 얘기하는 G 타입 나사 입니다.

Bonded Seal을 사용하셔서 조립하셔야

정확한 조립이 됩니다.

​참고하세요.

​​​
파워팩 선정 문의 가능하고,

파워팩은 제작품으로 납기는 2~3일 정도 소요됩니다.

















유압 브랜드 대리점

하이드로텍, HYDROTEK, 댄포스, DANFOSS, 엠플러스에스, M+S, NOP, TOP, 동산기공, 나찌, 대성나찌, NACHI, YUKEN, 유켄, 플로우포스, FLOWFORCE, 세원셀론텍, 세원이앤씨, 하이닥, HYDAC, 이튼비커스, EATON, 윤택이엔지, 득인기공, BESKO, 다이킨, DAIKIN, 데니슨, DENISON, HAWE, 하베, ROSE, 도키맥, TOKIMEC, 파커, PARKER, 렉스로스, REXROTH, 하이드로링크, HYDROLYNC, 코팩, 알파팩





​하이드로텍 파워팩 / HYDROTEK 파워팩 / HYDROTEK POWER PACK

하이드로텍 대리점 / 파워팩 대리점 / 코팩 파워팩, 알파팩 대리점



WING BODY

윙바디

DOCK LEVELER

도크레벨러

TAIL LIFT

테일리프트

2 POST CAR LIFT

카리프트

4 POST CAR LIFT

CYLINDER PACK

실린더팩

SISSOR LIFT

시저리프트

CAN PRESS

캔프레스

SOLAR PANEL

WHEEL CHAIR LIFT

AFRICULTURE

STACKER

TIRE CHANGERS

JAW COUPLING



NOP[NIPPON OIL PUMP]

TOP-1A시리즈

TOP-11AVB






안녕하세요 일도유압이엔지 입니다.


저희 시화 NOP 대리점 일도유압에서 취급하는 NOP(TOP 시리즈)
Trochoid pump TOP-1A 시리즈 TOP-11A 펌프를 소개합니다.
소형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.



▶제품 특징
· T-Rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음
· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음
· Gear pump 보다 수명이 길고 1회전당 토출량이 많음
· 저속 및 고속까지 회전 범위가 넓고 윤활 및 이송용 등 용도가 다양함



▶ 제품 사양
모델명: TOP-11A
         TOP-11AVB(Relief valve 부착형)
용   량: 1.5㎤/rev
토출량: 2.7ℓ/min
최대사용압력: 0.5Mpa
무   게: 0.8kg
※ Made in Japan 일본 생산 제품입니다.


설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.


문의전화: 일도유압이엔지 / 0507-1375-0703 / ildohyd@naver.com

위치: 경기도 시흥시(시화공단 內)






아래 카탈로그는 다운로드 가능합니다.



Trochoid pump NOP TOP_1A시리즈.pdf
2.48MB




TOP-1A시리즈 / TOP-11A /



TOP-11AVB 실물 명판사진입니다.





TOP-10AVB / TOP-11AVB 재고 보유 현황 /



실물 사진 참고용입니다.





재고 대량 보유중입니다.

당일 택배 발송 가능합니다.











시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압

시화유압, 시흥유압, 경기도유압, 서울유압, 구로유압, 영등포유압

유압엔지니어링, 유압시스템, 유압상담





유압 브랜드 대리점

NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, 하이닥, HYDAC, 플로우포스, FLOWFORCE, 이튼비커스, EATON, 댄포스, DANFOSS, 다이세이, TAISEI, 엠플러스에스, M+S, 하이드로텍, HYDROTEK, 득인기공, BESKO, 다이킨, DAIKIN, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, 나찌, NACHI, 훌루테크, 가와사키, 하베, HAWE



소용량펌프: TOP-1A시리즈 / NOP 펌프 / TOP 펌프


TOP-10A

TOP-11A

TOP-12A

TOP-13A



TOP-10AVB

TOP-11AVB

TOP-12AVB

TOP-13AVB






NOP[NIPPON OIL PUMP]

쿨란트용 펌프

TOP-2HWM 시리즈

TOP-212HWM







안녕하세요 일도유압이엔지 입니다.



트로코이드 기어펌프에 대해서 자세한 소개를 드리겠습니다.

저희 시화 일도유압에서 취급하는 NOP 메이커 자료로 소개합니다.




트로코이드 펌프는 오일 이송용 펌프로 사용하며, 소형·경량 제품이고

고성능·고효율 운전에 적합한 제품입니다.

일도유압 대리점에서 취급하는 NOP(Nippon Oil Pump)

 TOP-212HWM 모델

트로코이드 기어 펌프(Trochoid gear pump)를 소개합니다.






▶제품 특징

· 흡입력이 높고, 이에 따른 기계적 효율 및 용적효율이 높음

· 내, 외접치 차가 트로코이드 곡선에 의한 구름 접촉 운동을 해서

   기어펌프(Gear pump)보다 상대속도가 작아 마모 속도 및 토출 맥동이

   상대적으로 적음

· 구조가 간단하여 분해/조립 등 수리가 용이함

· 같은 용량의 기어펌프보다 소형이며, 수명이 길고 1회전당 토출량이 많음

· 항상 1점 접촉 구름 운동을 하므로 저속 및 고속 회전(300~3000rpm)까지

  회전 범위가 넓음








▶제품 사양

모델명: TOP-212HWM

             TOP-212HWMVB(Relief valve 부착 타입)

용   량: 12cc/rev

토출량: 21.6ℓ/min(모터 회전속도 1800rpm 기준)

최대사용압력: 1.5Mpa

압력조정범위: 2.5~5.5kgf/㎠(릴리프 밸브 2L 적용 기준)











설치 목적, 사용 특성에 따라 사양이 달라질 수 있습니다.

유압 제품 선정에서 시스템 설계 및 검토까지 가능합니다.



문의 사항은 아래 연락처로 연락 부탁드립니다.

전화가 어려우시면, E-mail 문의하시면 답변 회신 가능합니다.

친절하게 설명드리겠습니다.





문 의: 일도유압이엔지 / 0507-1375-0704



E-mail: ildohyd@naver.com





trochoid_pump_NOP_2HWM 시리즈.pdf
0.43MB





금일 출고한 TOP-212HWM 모델입니다.



릴리프밸브(Relief valve) 부착형 타입입니다.







TOP-212HWM 모델 실물 명판 사진입니다.



Straight Key Type



Shaft: 14mm



TOP-2HWM 시리즈는 TOP-2HB 시리즈와 외형은 동일합니다.



흡입 / 토출 사이즈



IN(흡입): Rc 3/4"



OUT(토출): Rc 3/4"



일반적인 PT 테퍼 나사로, 테프론 테입을 감사서 쓰는 타입입니다.









TOP 시리즈 재고 보유현황 사진입니다.



재고 대량 보유중으로, 전국 택배 발송 가능합니다.















소용량 펌프: TOP-1A 시리즈 / NOP 펌프 / TOP 펌프


TOP-10A
TOP-11A
TOP-12A
TOP-13A


TOP-10AVB
TOP-11AVB
TOP-12AVB
TOP-13AVB


소중용량펌프: TOP-2HBE

TOP-203HBE
TOP-204HBE
TOP-206HBE
TOP-208HBE
TOP-210HBE
TOP-212HBE
TOP-216HBE
TOP-220HBE


TOP-203HB
TOP-204HB
TOP-206HB
TOP-208HB
TOP-210HB
TOP-212HB
TOP-216HB
TOP-220HB


중용량 펌프: TOP-N3F 시리즈 / NOP펌프 / TOP펌프


TOP-N320FA
TOP-N320FAVB
TOP-N330FA
TOP-N330FAVB
TOP-N340FA
TOP-N340FAVB


트로코이드펌프 / 펌프&모터 결합형 / TOP-3MF시리즈


TOP-3MF750
TOP-3MF750-N320
TOP-3MF750-N330
TOP-3MF750-N340



TOP-3MF1500
TOP-3MF1500-N320
TOP-3MF1500-N330
TOP-3MF1500-N340


TOP-3MF2200
TOP-3MF2200-N320
TOP-3MF2200-N330
TOP-3MF2200-N340


TOP-3V 시리즈 / TOP PUMP / NOP PUMP / Trochoid pump / 오일펌프

고점도 오일 이송용 타입입니다.


TOP-330V
TOP-340V
TOP-350V


RElief valve 부착형 / With Relief valve / TOP-3VVB


TOP-330VVB
TOP-340VVB
TOP-350VVB


TOP-3V + 전기모터 결합형 모델 / TOP-3MB 시리즈 / 트로코이드펌프



TOP-3MB 2200 (전기모터 2.2kw용)

TOP-3MB 2200 330V

TOP-3MB 2200 340V

TOP-3MB 2200 350V



TOP-3MB 3700 (전기모터 3.7kw용)

TOP-3MB 3700 330V

TOP-3MB 3700 340V

TOP-3MB 3700 350V



TOP-3MB 5500 (전기모터 5.5kw용)

TOP-3MB 5500 330V

TOP-3MB 5500 340V

TOP-3MB 5500 350V



PARKER 파카

Orbital Motors

TB 시리즈





안녕하세요 일도유압이엔지 입니다.



저희 시화 일도유압에서 취급중인 PARKER(파커) 유압모터는 미국(USA)

생산 제품으로 아래와 같은 특징이 있으니 참고바랍니다.






​유압모터는 컨베이어, 금속가공기계, 도로건설기계, 특수차량 등 적용이 다양합니다.

PARKER 유압모터 국내 수입품은 Side port 타입 입니다.

유압모터 샤프트는 Key type 모델로 25mm 입니다.






▶제품 특징


· 저속에서 고속까지 안정된 회선 지원

· 높은 토크 및 효율성 유지

· 광범위 회전 범위에서 출력 토크 지원




▶제품 사양


​모델명: TB0330
             TB0330AP260AAAA

용   량: 328cc/rev

특   징: Side port (포트사이즈 Rc 1/2")

토   크: 413Nm(3657lb-in) Constant 기준

속   도: 171rpm(rev/min)

Made in USA  미국 생산 제품입니다.



문의전화: 일도유압이엔지 / 0507-1375-0704



E-mail: ildohyd@naver.com



위치: 경기도 시흥시(시화공단 內)


아래 카달로그는 다운로드 가능합니다.

PARKER MOTOR(TB) FINAL.pdf
2.23MB



금일 출고 드린 모델 TB0330AP260 모델 실물 사진입니다.



Made in USA 미국 생산제품입니다.



Shaft : 25mm



Straight Key type 이고, 사이드 포트 타입입니다.





오일 포트 사이즈



IN: Rc 1/2"



OUT: Rc 1/2"



Rc 나사로 기본 PT 테퍼나사로 보시면 됩니다.



테프론을 감아서 쓰는 타입입니다.







TB 시리즈 모터 재고 보유 사진입니다.



TB0080, TB0130, TB0260, TB0330 모델 재고 보유하고 있습니다.





당일 택배 발송 가능합니다.





NOP(Nippon Oil Pump)_Trochoid pump

TOP-2HB 시리즈 / 트로코이드 펌프






안녕하세요 일도유압이엔지 입니다.


저희 시화 NOP 대리점에서 취급하는 TOP 시리즈 트로코이드펌프

Trochoid pump를 TOP 2HBE 시리즈 펌프를 소개합니다.

소형 경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.





▶제품 특징

· T-ROTOR 펌프로 흡입압력이 높고 기계적 효율 및 용적효율이 높음

· 내접기어 타입으로 구름접촉 운동을 하여 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전범위가 넓어 윤활 및 이송용 등 용도가 다양함




▶제품 성능

모델명: TOP-208HBE

              TOP-208HBEf(모터 결합용 / Foot 없는 타입)

용 량: 8㎠/rev

토출량: 14.4ℓ/min(max 1800rpm 기준)

최대사용압력: 2.5Mpa

압력조정범위: 2.5~5.5kgf/㎠(Relief valve 2L 적용)


Made in Japan 일본 생산 제품입니다.



문의전화: 일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com


위치: 경기도 시흥시(시화공단 內)



아래 카달로그는 다운로드 가능합니다.



Trochoid pump NOP_2HB.pdf
3.00MB





금일 출고 드린 모델 실물 사진입니다.

TOP-208HBE 모델로 Foot Type 입니다.





TOP-208HBEf 타입으로 사용하시려면(모터 결합형)

Foot 볼트만 해체 하면 사용 가능합니다.

Shaft : 14mm

Straight Key type 입니다.





금일 출고한 모델은 릴리프 밸브(Relief valve 부착 타입) 부착형 모델입니다.

Relief valve 2L: 2.5~5.5kgf/㎠(압력 조정 범위)

최대 압력은 5kgf 정도 보시면 됩니다.






TOP-2HB 시리즈 / TOP-208HBE 모델은

샤프트 방향에서 봤을 때, 좌회전 펌프가 기본 사양입니다.

우회전 펌프는 주문 사양(참고 바랍니다.)




저희 일도 유압에서 보유하고 있는 실물 재고 사진입니다.

재고 대량 보유중으로 당일 택배 출고 가능합니다.

모터 펌프 결합형도 문의 주시면 대응 가능합니다.










시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압, 인천유공압
시흥유압, 시화유압, 경기도유압, 서울유압, 구로유압, 영등포유압, 인천유압
일도유압, 일도유압이엔지



유공압 브랜드 지정 대리점

NOP, TOP, 동산기공, 아륭, REXROTH(렉스로스), NACHI(나찌), 플로우포스(FLOWFORCE), 세원셀론텍(세원이앤씨), HYDAC(하이닥), EATON(이튼비커스), DANFOSS(댄포스), 건영기공, M+S(엠플러스에스), 득인기공(BESKO), DAIKIN(다이킨), 데니슨(DENISON), TOKIMEC(도키맥), KCC(케이시시정공), ROSE



소중용량펌프: TOP-2HBE



TOP-203HB

TOP-204HB

TOP-206HB

TOP-208HB

TOP-210HB

TOP-212HB

TOP-216HB

TOP-220HB



TOP-203HBE

TOP-204HBE

TOP-206HBE

TOP-208HBE

TOP-210HBE

TOP-212HBE

TOP-216HBE

TOP-220HBE



TOP-203HBEf

TOP-204HBEf

TOP-206HBEf

TOP-208HBEf

TOP-210HBEf

TOP-212HBEf

TOP-216HBEf

TOP-220HBEf




NOP[NIPPON OIL PUMP]



TOP-2HB 시리즈

TOP-216HBE





안녕하세요 일도유압이엔지 입니다.



저희 시화 NOP 대리점 일도유압에서 취급하는 NOP 제품(TOP 시리즈)

Trochoid pump TOP-2HB 시리즈 펌프를 소개합니다.

소형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.





▶제품 특징



· T-Rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음

· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음

· Gear pump 보다 수명이 길고 1회전당 토출량이 많음

· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함



​​



▶제품 사양



모델명: TOP-216HBE

             TOP-216HBEf(모터 결합용 / Foot 없는 타입)

용 량: 16cc/rev

토출량: 28.8ℓ/min

최대압력: 1.5Mpa

압력 범위: 4~13kgf/㎠(Relief valve 3L 적용 기준)



※ Made in Japan 일본 생산 제품입니다.





설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니

아래 내용 참고하시고 전화문의하시기 바랍니다.



재고 대량 보유 중입니다. 당일 택배/화물 발송 가능합니다.





​문의전화: 일도유압이엔지 / 0507-1375-0704 / ildohyd@naver.com



위치: 경기도 시흥시(시화공단 內)



아래 카탈로그는 다운로드 가능합니다.



Trochoid pump NOP_2HB_일도유압이엔지.pdf
3.00MB







금일 출고한 TOP-216HBEf 모델 입니다.



용량은 16cc/rev 모델로

최대 토출량은 28.8ℓ/min 입니다.





금일 출고한 TOP-216HBEf 모델 실물 사진입니다.



릴리프 밸브(Relief valve) 부착형 타입입니다.



압력범위는 2VB 타입 2L 적용기준



2.6~5kgf/입니다.

릴리프밸브 자료 첨부드립니다.



2VB 릴리프 밸브 모델은



압력범위는 2.6~5kgf/㎠



최대 유량은 36/min 모델입니다.





TOP-216HBE / TOP-216HBEf 모델 재고 보유 사진입니다.



재고 대량 보유중으로 전국 택배/화물 발송 가능합니다.





시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압

시흥유압, 시화유압, 경기도유압, 서울유압, 구로유압, 영등포유압

일도유압, 일도유압이엔지, 유압엔지니어링, 유압시스템, 유압상담







유압 브랜드 대리점





NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 플로우포스, FLOWFORCE, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, HYDAC, 이튼비커스, EATON, 댄포스, DANFOSS, 건영기공, 엠플러스에스,

M+S, 득인기공, BESKO, 다이킨, DAIKIN, 데니슨, DENISON, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, NACHI, 훌루테크,가와사키, 하이드로텍, HYDROTEK







소중용량펌프: TOP-2MD, 2MDS(국산 모터)





소중용량펌프: 2HB시리즈



TOP-203HBE

TOP-204HBE

TOP-206HBE

TOP-208HBE

TOP-210HBE

TOP-212HBE

TOP-216HBE

TOP-220HBE





TOP-203HBEf

TOP-204HBEf

TOP-206HBEf

TOP-208HBEf

TOP-210HBEf

TOP-212HBEf

TOP-216HBEf

TOP-220HBEf





트로코이드 펌프 & 모터 결합용 모델 선정



400W*4P*220/380*60hz(국산 신명모터 적용)

- 주문사양으로 400V*50hz 적용 가능



TOP-2MD400-203HBE

TOP-2MD400-204HBE

TOP-2MD400-206HBE

TOP-2MD400-208HBE

TOP-2MD400-210HBE

TOP-2MD400-212HBE

TOP-2MD400-216HBE

TOP-2MD400-220HBE





750W*4P*220/380V*60hz(국산 신명모터 적용)

- 주문사양으로 400V*50hz 적용 가능



TOP-2MD750-203HBE



TOP-2MD750-204HBE



TOP-2MD750-206HBE



TOP-2MD750-208HBE



TOP-2MD750-210HBE



TOP-2MD750-212HBE



TOP-2MD750-216HBE



TOP-2MD750-220HBE





1500W*4P*220/380V*60hz(국산 신명모터 적용)

- 주문사양으로 400V*50hz 적용 가능





TOP-2MD1500-203HBE



TOP-2MD1500-204HBE



TOP-2MD1500-206HBE



TOP-2MD1500-208HBE



TOP-2MD1500-210HBE



TOP-2MD1500-212HBE



TOP-2MD1500-216HBE



TOP-2MD1500-220HBE

+ Recent posts
