안녕하세요 일도유압이엔지 입니다.
저희 시화 하이드로텍 HYDRO-TEK 대리점에서 취급하는
유압 파워팩 산업용 리프트용 파워팩을 소개합니다.

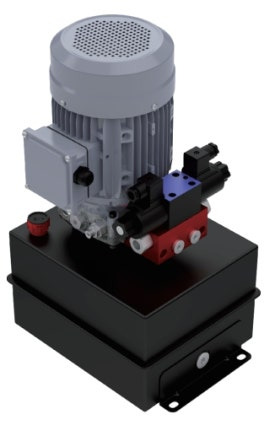

유압 파워팩은 소형 유니트로 경량 저소음 제품입니다.
유압회로는 센터 블럭에 릴리프&체크 밸브가 내장된 타입입니다.
압력 세팅 값 이상의 과부하를 방지하도록 설계 되었습니다.
▶ BEST Selling Power Pack
· 차량용 윙바디
· 차량리프트(유럽식)
· 실린더팩
· 도크 레벨러
▶ 제품 사양
· 모델명: 산업용 리프트
· 펌프사양: 4.2cc/rev
· 모터사양: 2HP*220/380V
· Tank: 6LT(사각 / 수직타입)
· 세부사양:
SOL VALVE 3개(방향전환)
Module Pilot Check valve 3개(압력유지)
Module Throttle check valve 3개(속도조절)
기본으로 Relief valve(압력조절)
Check valve(역류방지용)
※ 시스템 설계 사양(Spec)
실린더 사양: 80Øx100ST(3개 / 2개 동시 동작)
속도: 100st/5sec
힘: 500kg(최대압력 100K 기준 3ton)
유압시스템 회로 설계 전문 / 유압 펌프 외 부품 공급
유압 파워팩은 설치 목적, 사용 특성에 따라
사양 설계가 필요한 모델입니다.
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문 의: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
경기도 시흥시(시화공단 內)
아래 기술자료는 다운로드 가능합니다.
[하이드로텍 파워팩 / 산업용파워팩 / 차량용파워팩 / 소형 유니트]

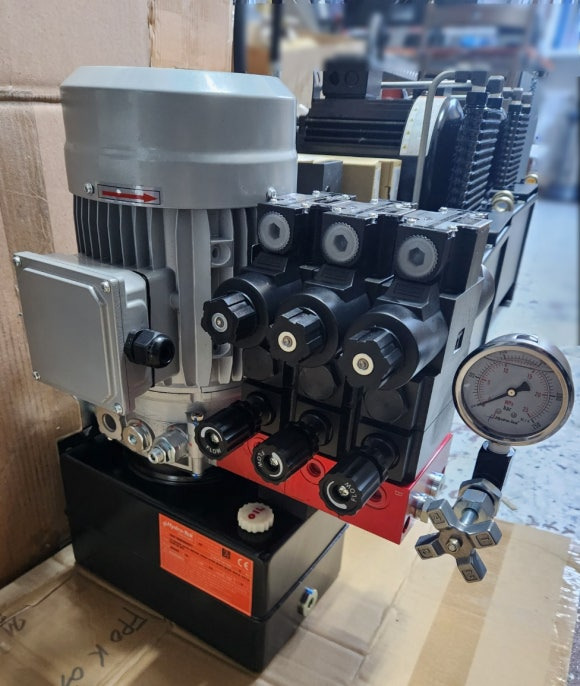

금주에 설계 출고 드린 모델은 산업용 장비 리프트입니다.
※ 시스템 설계 사양(Spec)
실린더 사양: 80Øx100ST(3개 / 2개 동시 동작)
속도: 100st/5sec
힘: 500kg(최대압력 100K 기준 3ton)
위 사양으로 요청하셔서 시스템 설계 출고 진행하였습니다.
산업용 리프트용으로 상승/하강 반복 작업 하는 기계입니다.
[하이드로텍 파워팩 / 산업용파워팩 / 차량용파워팩 / 소형 유니트]

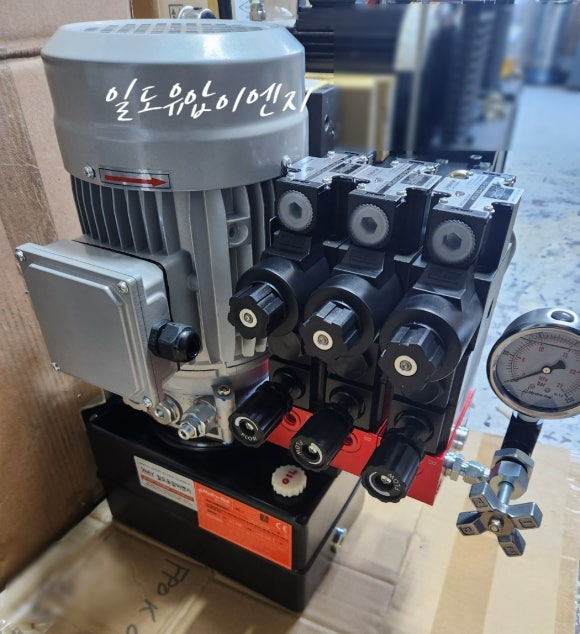

전압은 삼상 AC380V 전압을 사용하셔서 선정하였고,
복동 실린더 총3개 중에 2개를 동시 동작하도록 하였습니다.
탱크 용량은 6LT 수직 타입으로 설계 하였습니다.
리프트 상승 시에 중립에 위치하여도
압력을 유지 할 수 있도록 파일럿 체크 밸브 부착
개별 속도조절밸브 부착하였습니다.
[하이드로텍 파워팩 / 산업용파워팩 / 차량용파워팩 / 소형 유니트]

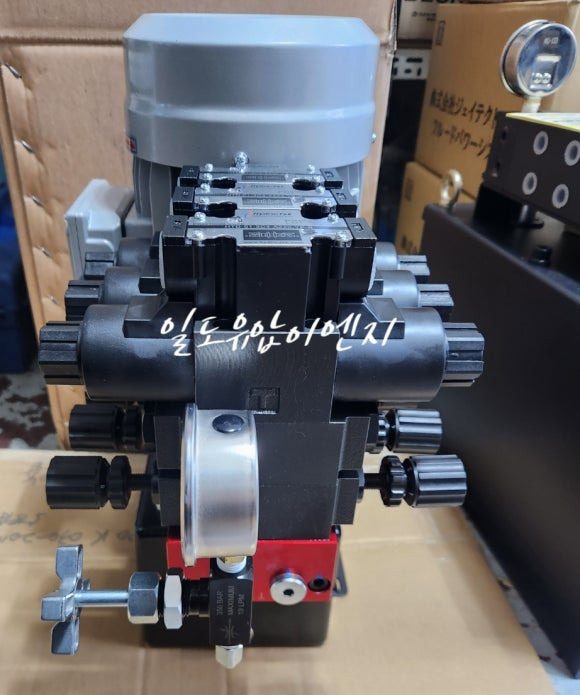

01-3연 NG6 사이즈 Solenoid valve 부착하였고,
압력계는 전면에서 볼 수 있도록 조립하였습니다.
(63Ø-A-250bar)

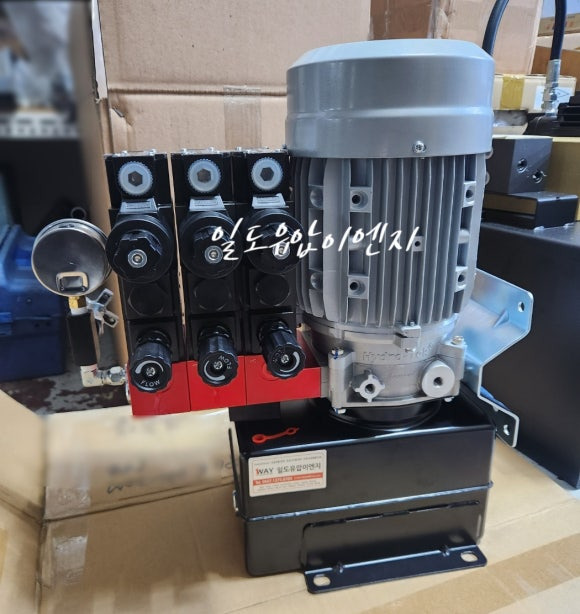

탱크에 기름을 채우실 때는 깔대기를
사용하셔서 오일을 채우면 됩니다.(VG46 오일 추천)
[하이드로텍 파워팩 / 산업용파워팩 / 차량용파워팩 / 소형 유니트]

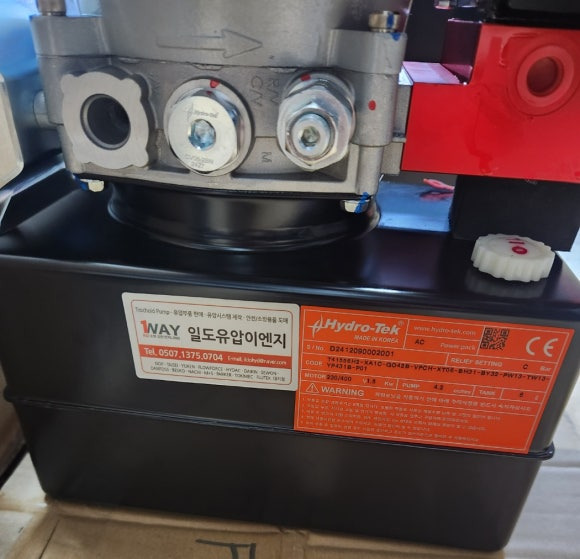

파워팩 시스템 설계 사양 명판입니다.
센터 블럭에 6각 렌치는 압력조절 밸브 입니다.
설치 후 시운전 시에는 압력조절밸브를 반시계 방향으로(압력하강)
돌렸다가 서서히 압력을 높이면서(시계방향)
세팅 하시면 됩니다.
이번 제작 건도 5대 추가 발주 예정으로
1대 세팅 후에 추가 작업 예정입니다.
[하이드로텍 파워팩 / 산업용파워팩 / 차량용파워팩 / 소형 유니트]
파워팩 시스템 설계 제작 / 유압 유니트 제작 상담
발주 진행 시 납기 3일 이내 출고 가능합니다.
파워팩 CAD 도면 지원 가능
