70LT 발전 설비용 유니트
HYDRAULIC UNIT
비례제어용 유니트
POWER UNIT 제작
안녕하세요 일도유압이엔지 입니다.
저희 경기도 시화 일도유압에서 제작 하는 유압유니트(POWER UNIT)
사양을 정리하여 소개드립니다.
유압유니트는 유압펌프, 전기모터 외 SPEC 사양으로 제작하여
유압시스템 기본 구성으로 동력 전달원으로 사용하는 제품입니다.
▶제품 특징
· 소형 유압 유니트로 기어 펌프를 사용하여 200K 까지 압력 사용 가능
· 유압 유니트 사이즈가 콤팩트하고 심플한 구조임

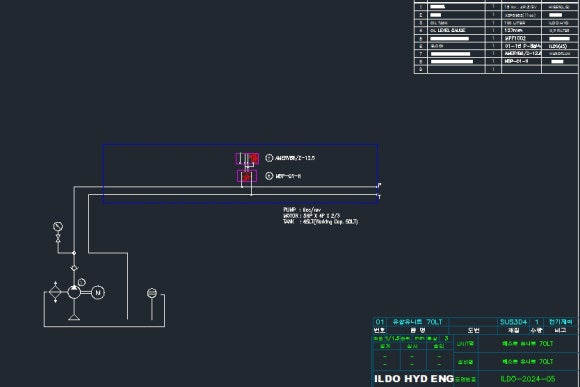

· 유압회로는 사용자 요구에 맞게 구성이 가능함

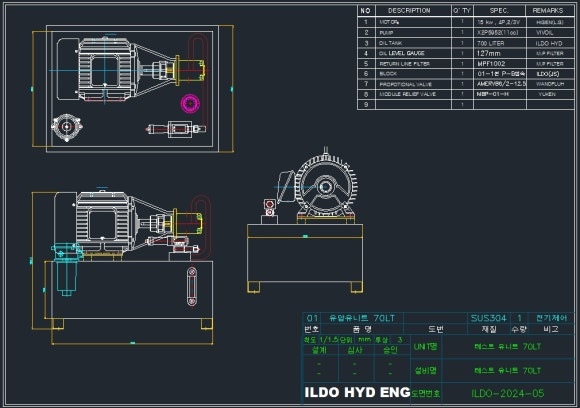

▶제품 사양
· Pump: 11cc/rev
X2P4752BBBA(XV-1P/11)
· Motor: 7.5HP*4P*2/3V*60hz(HIGEN)
· Tank: 70LT
(가로 700*세로 500*높이 250)
· 구 성:
블럭 01-1연(제작 사양)
Module relief valve
MBP-01-H(YUKEN)
Propotional Valve
(비례유량조절밸브)
A EMR VB 6/2-12.5-G24
GCT-02 + 압력계 250K
Horizental Type Unit 제작
유압시스템 제작 전문 / 유압 메이커 부품 공급
※ 기타 설계 사양은 문의 하시면 제작 가능합니다.
유압시스템 설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 문의 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
경기도 시흥시(시화공단 內 공장 위치)

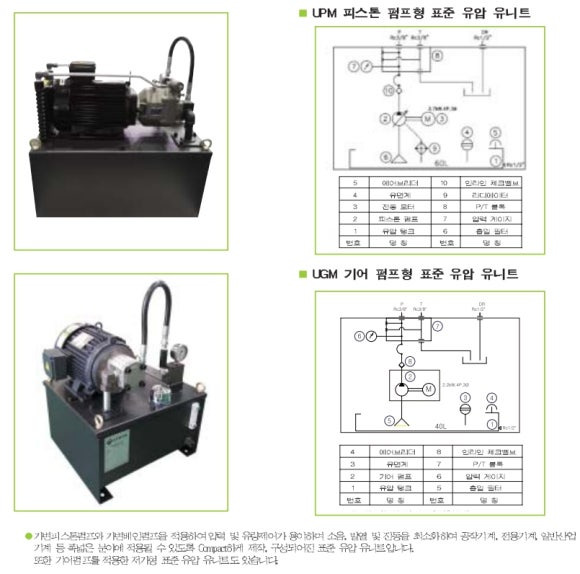

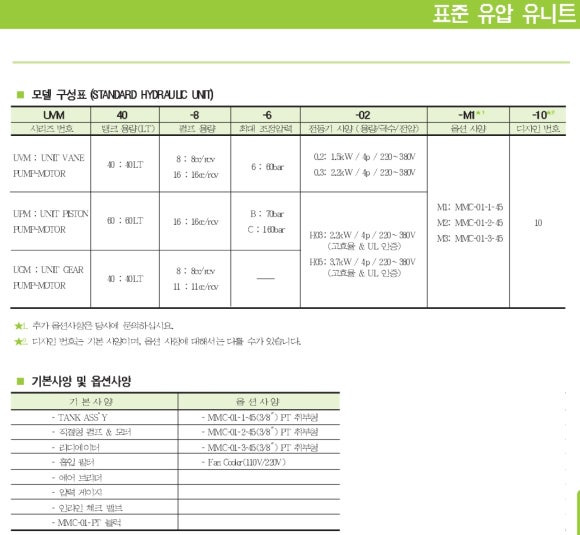

아래 기술자료는 다운로드 가능합니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]

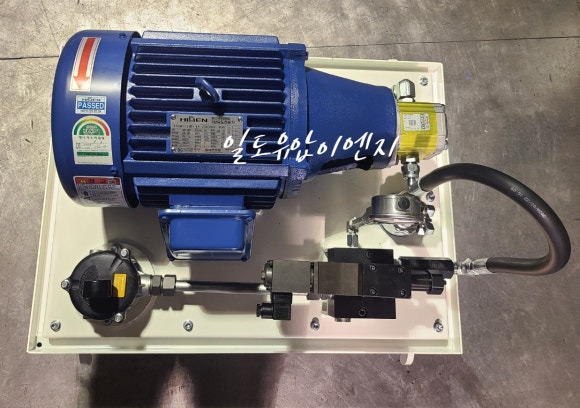

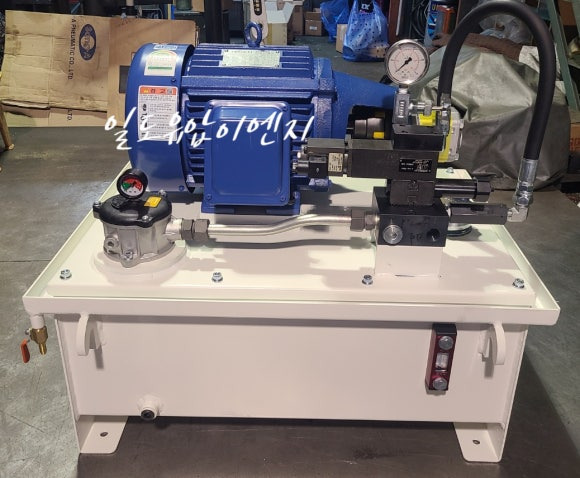

3월에 출고 한 유압 유니트 제품을 소개합니다.
기본 스펙 사양으로 공간 제약이 있어서
유니트 높이를 낮게 제작 하였습니다.
최대 압력은 150K 사양으로 선정 드렸습니다.
발전소 내 사용예정이며, 실린더를 개별 2개 동작하는 설비입니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]

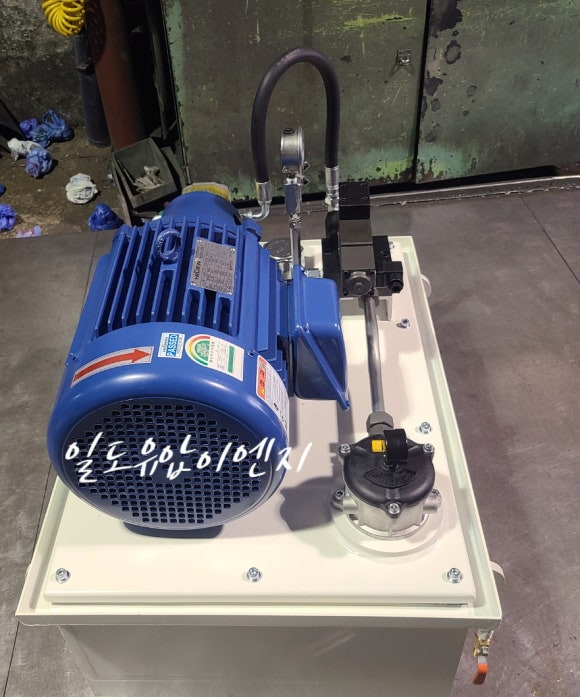

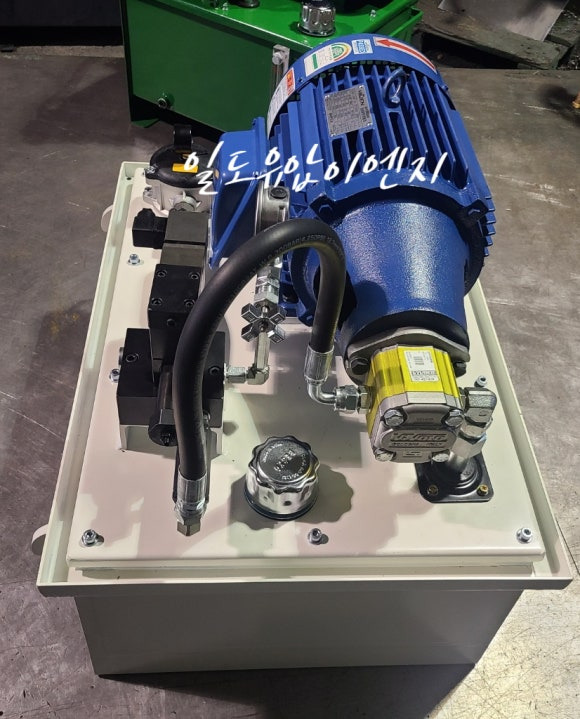

유압펌프는 VIVOIL사의 11cc 모델로 선정하였고,
전기모터는 HIGEN 제품 7.5HP 프리미엄 타입을 사용.
01-1연 블럭은 별도로 회로를 구성하여
제작품으로 구성하여 압력계를 별도 부착하였습니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]
상시 구동 설비가 아니기 때문에, 유압 쿨러는 검토하지 않았습니다.
유압유니트에서 P라인과 T 라인만 사용 예정이며,
설비에 별도의 블럭이 부착되어 있어서
보수용으로 사용예정입니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]
비례제어밸브(유량조절)는 HAWE 모델 대체품으로
검토하여 WANDFLUH 제품으로 선정하였습니다.
전기 제어로 유량을 조절 할 수 있는 밸브 입니다.
최대 토출량은 19LPM 정도 됩니다.
최대 압력은 150K 정도로 설계 되었습니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]

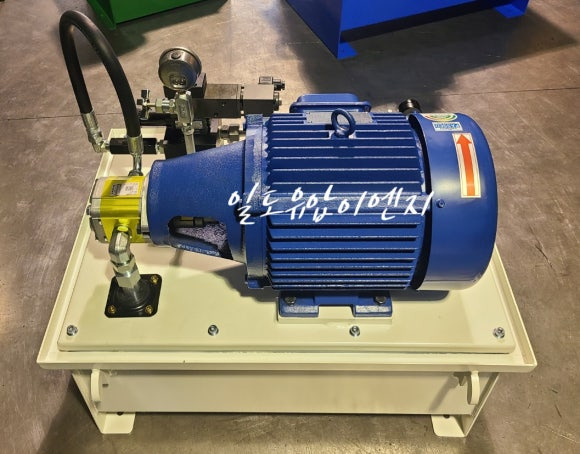

유압펌프와 전기모터는 벨하우징 타입으로
우레탄 커플링을 사용하여 조립하였습니다.
유압유니트 설계 제작 기간은 7일~10일 이내 출고 가능합니다.
