HYDRAULIC UNIT
득인기공 유압 유니트 시스템
BESKO 유압유니트
소형유니트 파워팩(75LT)
안녕하세요 일도유압이엔지 입니다.
저희 시화 일도유압에서 제작하는 유압 유니트(HYDRAULIC UNIT)
사양을 정리하여 소개 드립니다.
유압유니트는 유압펌프, 전기모터 외 SPEC 사양으로 제작하여
유압시스템 기본 구성으로 동력 전달원으로 사용하는 제품입니다.
▶제품 특징
· 소형 유압유니트로 기어 펌프를 사용하여 200K 까지 압력 사용 가능
· 유압 유니트 사이즈가 콤팩트하고 심플한 구조임
· 유압회로는 사용자 요구에 맞게 구성이 가능함
▶제품 사양
Pump: 11cc/rev
X2P4752BBBA(XV-1P/11)
Motor: 7.5hp*4P*220/380V*60hz
TANK: 75LT
(가로550*세로400*높이350)
구 성:
블럭 01-6연
솔레노이드밸브
(KSO-G02-3BP-CL D24)
솔레노이드밸브 5개
(KSO-G02-4CP-CL D24)
모듈 스로틀 체크(속도조절 MT-02W)
모듈 파일럿 체크(압력유지 MP-02W)
모듈 릴리프(압력조절 MR-02A)
모듈 카운터 밸런스(HM03CDW-11A3)
GCT-01 + 압력계 250K

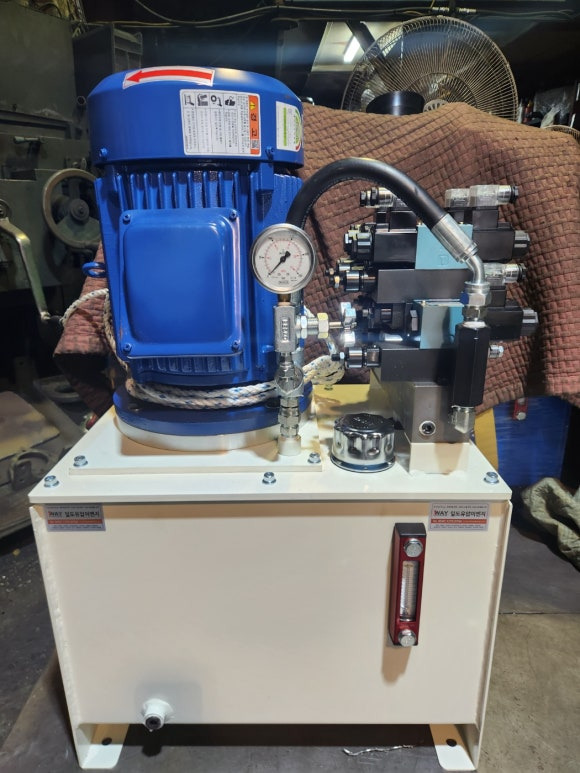

VERTICAL Type UNIT
유압시스템 전문 제작 / 유압 메이커 부품 공급
※ 기타 설계 사양은 문의 하시면 제작 가능합니다.
유압시스템 설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
경기도 시흥시(시화공단 內 공장 위치)
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 부품 공급]

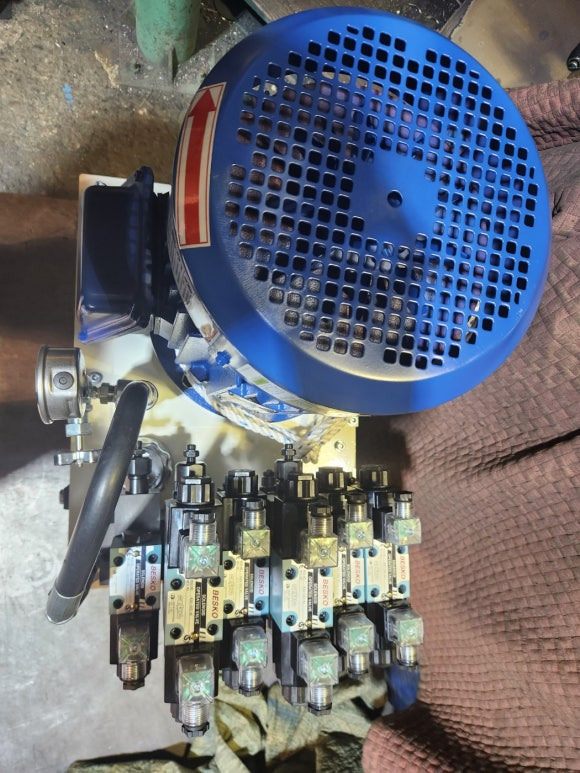

금주에 출고 한 유압유니트 제품을 소개합니다.
기본 스펙 사양으로 복동 솔레노이드 밸브를 사용하여
개별 실린더 5개를 구동하는 방식입니다.
메인 압력 조절용 릴리프 회로는 별도로 구성하였습니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 부품 공급]
실린더 2개소는 부부하가 발생하여
유압 실린더가 부하가 발생 할 수 있어서
카운터 밸런스 밸브 조립을 설계 하였으며,
2개소 개별 실린더는 압력조절을 개별로
할 수 있도록 제작 하였습니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 부품 공급]

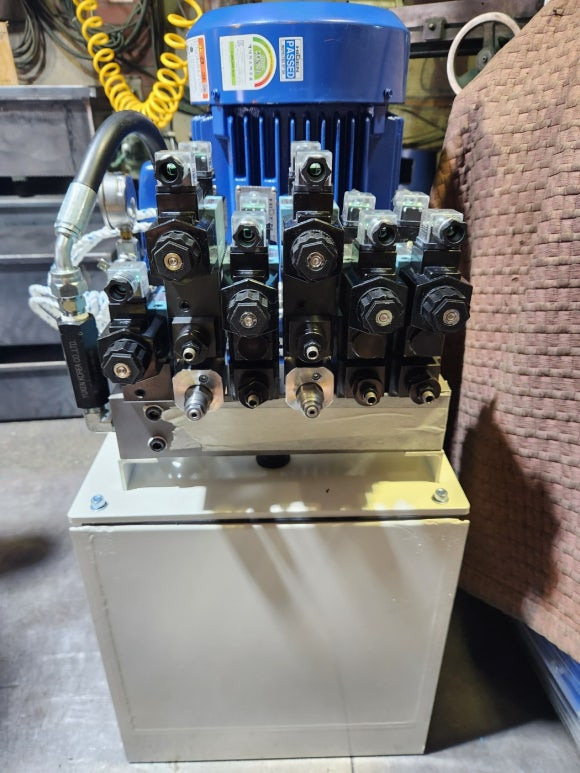

유압유니트 설치 장소가 협소하여
버티컬 타입으로 설계하였습니다.

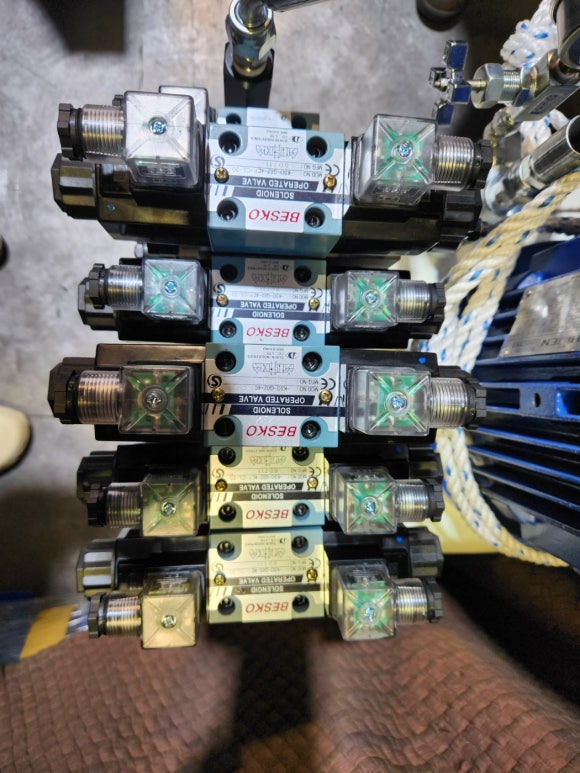

밸브 구성은 BESKO 제품을 사용하였고,
SOLENOID VALVE는 DIN CONNECTOR 타입으로
전기 결선이 쉽도록 하였습니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 부품 공급]
유압 펌프는 VIVOIL 11cc 모델을 사용하였고,
토출량은 20LPM 쯤 되는 모델입니다.
현재 7.5HP 모터를 사용하여
최대사용압력은 135kgf 정도로 예상 됩니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 부품 공급]

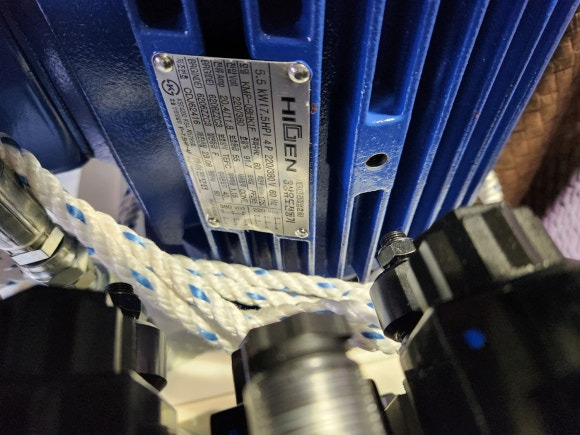

전기 모터는 HIGEN IE3 프리미엄 효율 모터를 적용하였고,
실물 명판 사진 첨부드립니다.
버티컬 타입으로 알루미늄 벨하우징 + 우레탄 커플링 제작하여
탱크 내부로 조립하여 제작 하였습니다.
유압유니트 제작은 설계 제작까지 7~10일 이내 가능합니다.
