50LT 프레스 유압유니트
HYDRAULIC UNIT
POWER UNIT 제작
안녕하세요 일도유압이엔지 입니다.
저희 경기도 시화 일도유압에서 제작 하는 유압유니트(POWER UNIT)
사양을 정리하여 소개드립니다.
유압유니트는 유압펌프, 전기 모터 외 SPEC 사양으로 제작하여
유압시스템 기본 구성으로 동력 전달원으로 사용하는 제품입니다.
▶제품 특징
· 소형 유압 유니트로 기어 펌프를 사용하여 200K 까지 압력 사용 가능
· 유압 유니트 사이즈가 콤팩트하고 심플한 구조임
· 유압회로는 사용자 요구에 맞게 구성이 가능함
▶제품 사양
· Pump: 8cc/rev
SAP20-8 ASEDA
· Motor: 7.5HP*4P*220/380V*60hz
(정우모터)
· 탱크: 50LT
(가로550*세로400*높이3.5)
· 구 성:
블럭 01-1연 기본
Module Relief valve
Module Throttle check valve
Module Pilot check valve
Solenoid valve
DG4V-3-6C-M-P2-V(P블럭, 220V)
GCT-02 + 압력계 250K
유압쿨러 SFR0030-220V(SHC)
Horizental Type Unit 제작 출고
유압시스템 제작 전문 / 유압 메이커 부품 공급
※ 기타 설계 사양은 문의 하시면 제작 가능합니다.
유압시스템 설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
경기도 시흥시(시화공단 內 공장 위치)

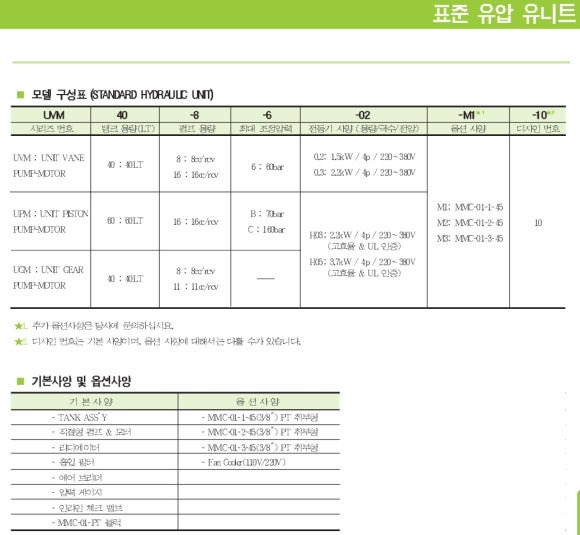

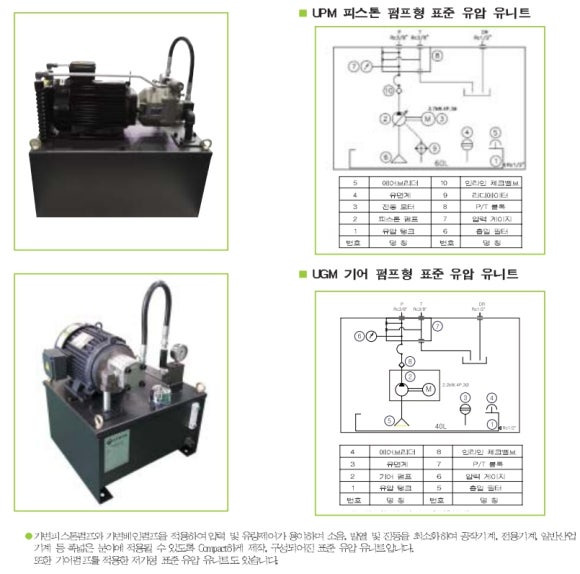

아래 기술자료는 다운로드 가능합니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]

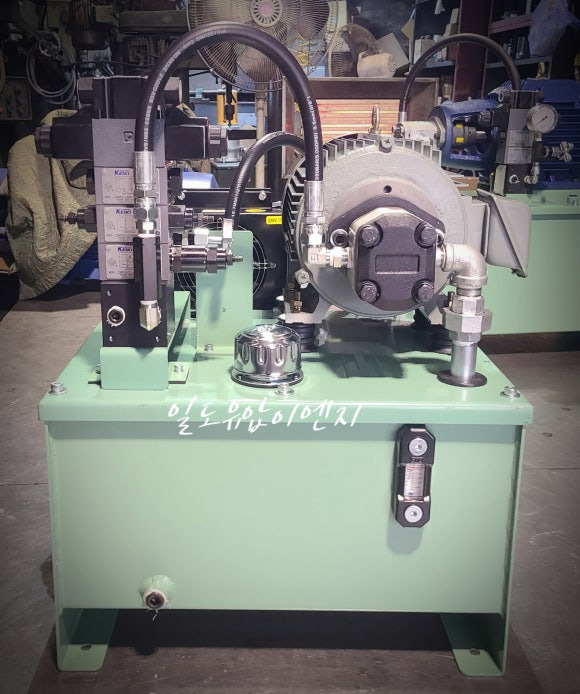

3월에 출고 한 50LT 유압 유니트 사양을 소개합니다.
기본 스펙으로 제작하였으며, 공간 제약이 있어서
탱크를 콤팩트하게 제작 하였습니다.
펌프는 8cc/rev 모델로 14LPM급 사양입니다.
실린더 2개를 동시에 가동하는 프레스용으로 사용예정입니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]
50리터급 유니트로 8cc/rev로 선정하여
안전율 고려하여 최대압력은 190K 정도로
사용가능한 모델입니다.

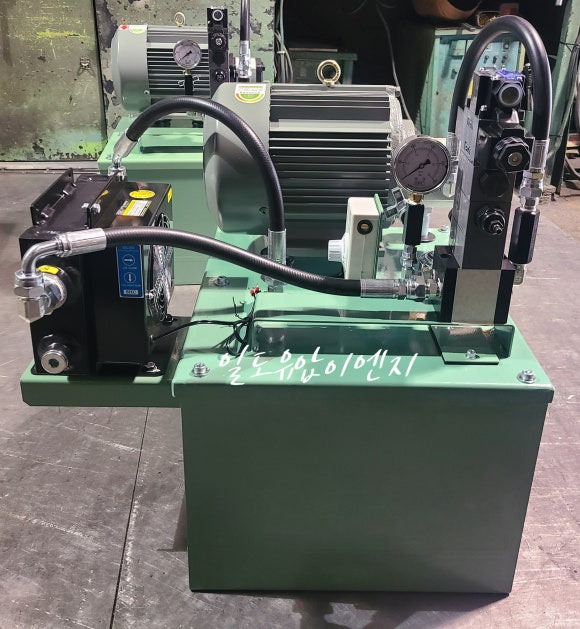

상시 구동 방식이라서 유압 쿨러를
별도 브라켓에 부착하여 출고하였습니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]

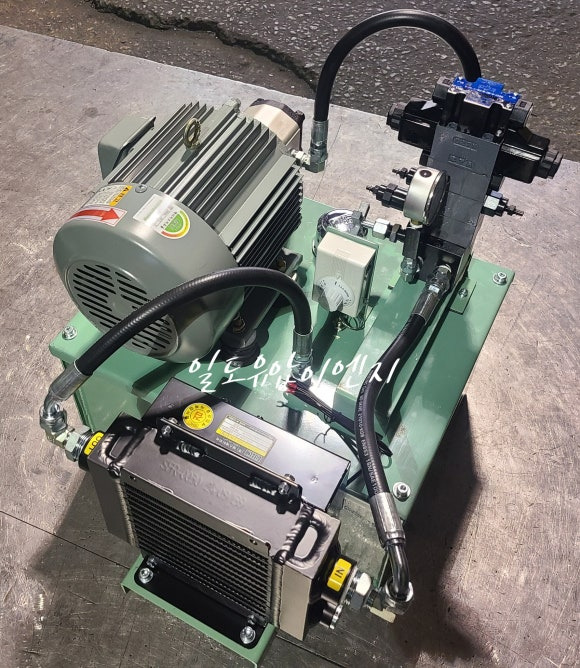

유압 쿨러는 FA030 사이즈로 최대 유량 100LPM 모델입니다.
현재 유니트 스펙은 저가형으로 제작 요청을하여
주력으로 취급하는 모델보다는 저가형으로
선정하여 제작 하였습니다.

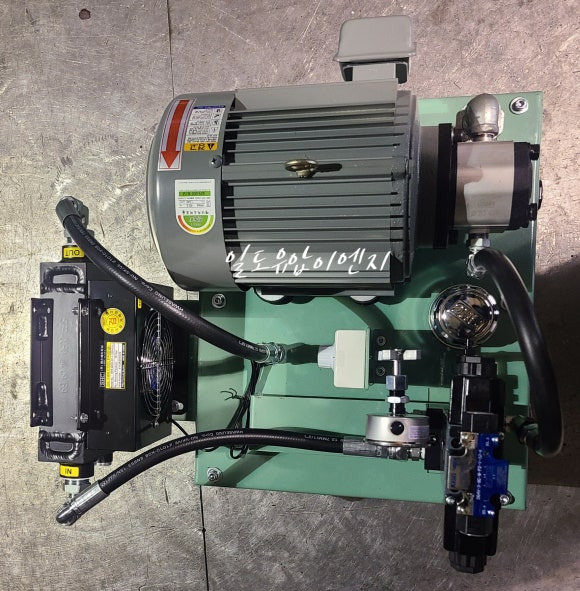

기어펌프와 전기모터를 직결타입으로 제작하여
사이즈를 콤팩트하게 제작 하였습니다.
[유압유니트 제작 전문 / 유압시스템 제작 / 유압 메이커 부품 공급]
50LT 유니트는 01-1연 블럭을 부착하여
압력조절 / 속도조절 / 압력유지 / 방향전환 4단 밸브로
구성하여 심플하게 동작 할 수 있도록 하였습니다.
유압유니트 설계 제작은 7일~10일 이내 출고 가능합니다
