안녕하세요.

산업용 유압시스템 전문기업 일도유압이엔지입니다.

​

이번에 소개해드릴 납품 현장은

인천 소재 자동차 부품가공 라인 설비업체로,

생산라인의 유압 파워유니트 교체 및 효율 개선 프로젝트를 진행했습니다.

​

본 시스템에는 일본 NACHII(나찌)의 고압형 베인펌프,

VDC-1A-1A5-20 모델이 적용되었습니다.

​

​

​







▶ 납품 제품 정보

​

항목	내용
모델명	NACHI VDC-1A-1A5-20
형식	High Pressure Variavle Volume Vane Pump
정격 토출용량(Displacement)	16.7cc/rev
최대 토출압력(Max. Pressure)	14 Mpa(약 140bar)
토출유량(Flow)	약 16~18L/min(@1500rpm)
회전속도(Speed Range)	800~1800rpm
제어방식	가변베인펌프(압력,유량조절가능)
제조사	NACHI-FUJIKOSHI.(Japan)

​

​

​

​



​

▶ 적용 목적 및 구성 특징

​

이번 설비는 기존 VDR형 펌프를 대체하여

라인 압력 안정성 + 에너지 효율 향상을 동시에

달성하기 위해 설계되었습니다.

​

· 정압제어형(Pressure Compensator Type)

- 부하 변화에 따라 유량이 자동 조절되어 불필요한 에너지 낭비 최소화

​

· 저소음·고내구 구조

- 캠링 및 베인 접촉면 마찰을 최소화하여 장시간 연속 운전 가능

​

· 정밀 공정 대응

- 자동차 서스펜션·조향계 부품 가공라인 등 압력변동에

민감한 장비에 최적화

​

· 유지보수성 향상

- 주요 부품의 교체·분해가 용이하며, 국내 재고 확보 가능

​

​

​

​

​

​

▶ 현장 설치 요약

​

· 설치 위치: 인천 (주)OO 자동차 부품 가공 2라인

· 적용 시스템: 유압파워유니트( 3.7kw Ac Motor + Nachi VDC Pump)

· 세팅압력: 10Mpa

· 유량세팅: 약 17L/min

· 라인 구성: YUKEN 밸브 블록 + 오일 필터 + 리턴라인 냉각기

​

이번 프로젝트에서는 유압효율 20% 개선 및

펌프 소음 5dB 저감 효과를 달성을 목표로 진행하였습니다.

​

​

​

​

​

​

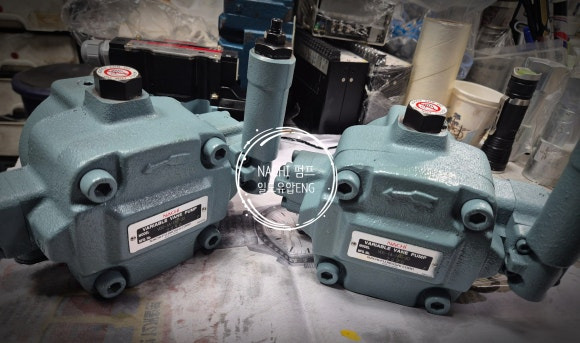

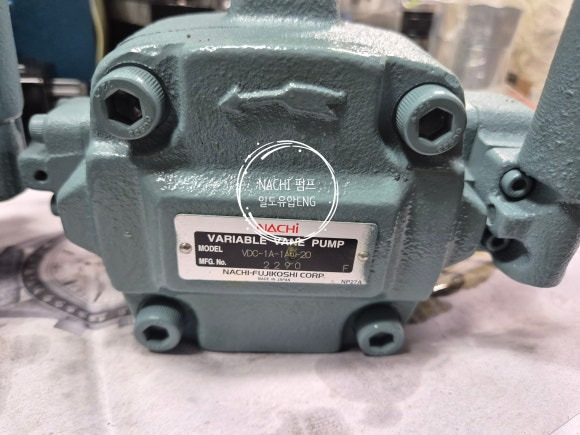

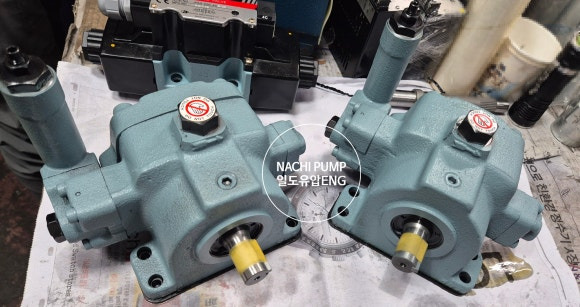

▶ 펌프 실물 사진(납품 사례)

​

· 모델명: VDC-1A-1A5-20

· 용량: 16.7cc/rev

· 최대압력: 14Mpa

· 적용현장: 인천 자동자부품 가공라인 유압유니트

​

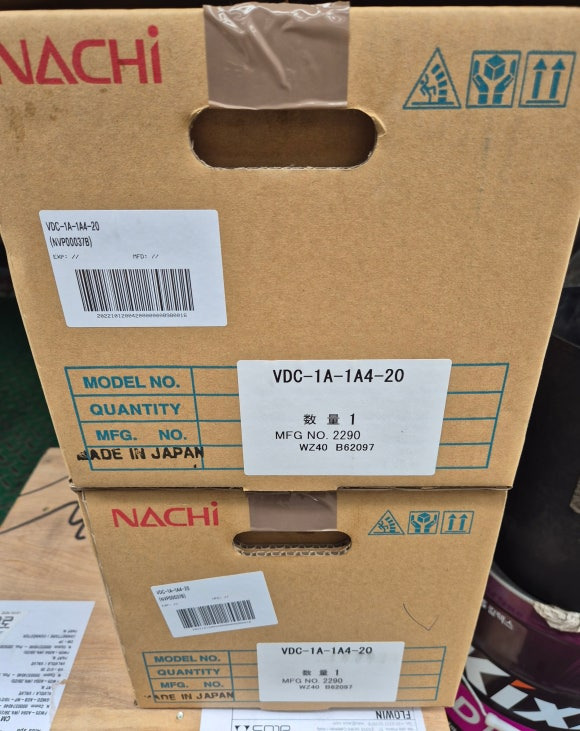

※ 1A4 모델의 스프링을 교체하여 1A5 모델로 출고

​

​

​

​

​

​

​

▶ 기술 상담 및 견적 문의

​

유압펌프 교체, 유니트 제작, 시스템 설계 문의는

일도유압이엔지 기술영업팀으로 연락주시면

현장 조건에 맞는 최적의 솔루션을 제안드립니다.

​

· 대표전화: 0507-1375-0704

· E-mail: ildohyd@naver.com

​

​

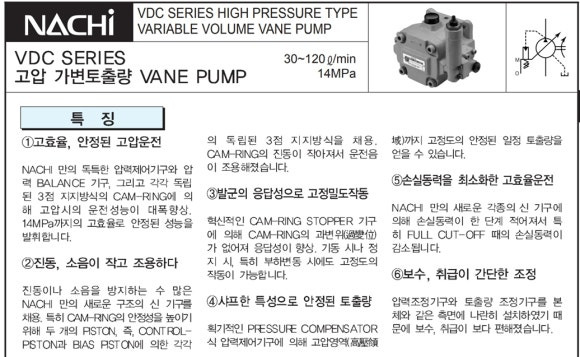

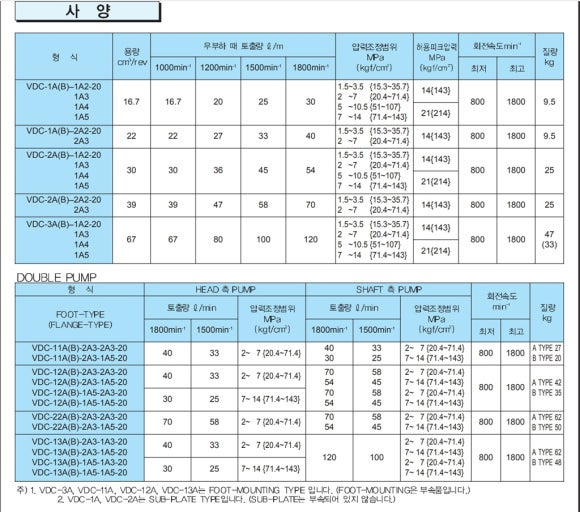

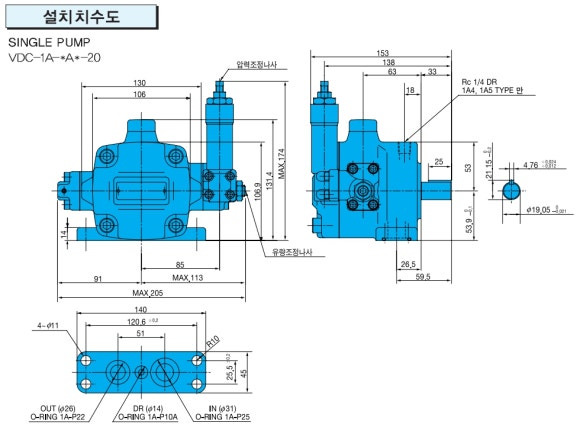

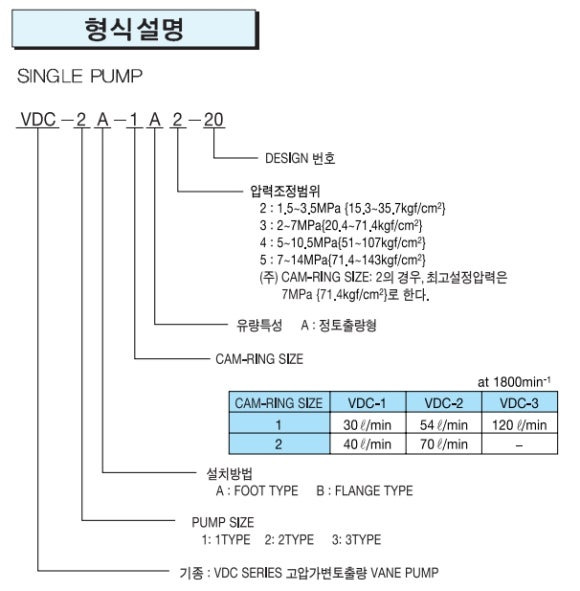

첨부파일: NACHI VDC 펌프 기술 사양서

나찌카타로그(VDC 시리즈)_일도유압이엔지.pdf

1.94MB

​

​

​

​
