NOP PUMP
Trochoid pump
윤활유 이송펌프
TOP-220HBE
안녕하세요 일도유압이엔지 입니다.
저희 시화 NOP 대리점 일도유압에서 취급하는 NOP 제품
Trochoid pump TOP-220HBE 제품을 소개합니다.
소형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.
▶제품 특징
· 저속 및 고속까지 회전 범위가 넓고 윤활 및 이송용 등 용도가 다양함
· Gear pump보다 수명이 길고 1회전당 토출량이 많음
· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음
· T-rotor 펌프로 흡입 압력이 높고 기계적 및 용적 효율이 높음

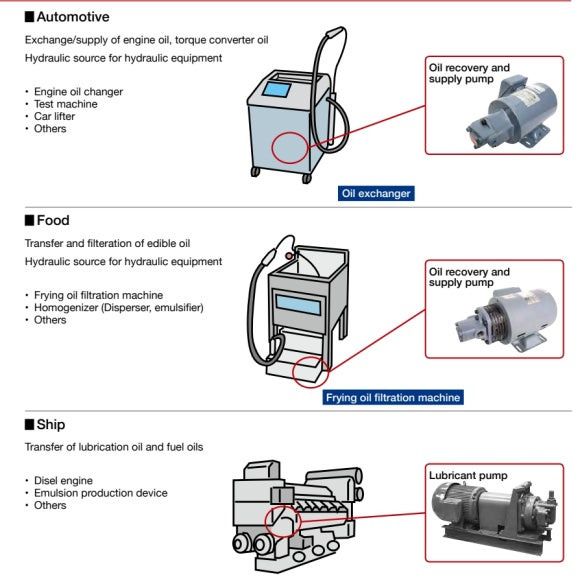

<주요 사용 설비 / 업종>
건축기계, 산업기계, 공작기계, 식품기계, 자동차기기,
선박(해양기기), 컨트롤, 보일러 등
산업 전반에 오일 이송용으로 사용

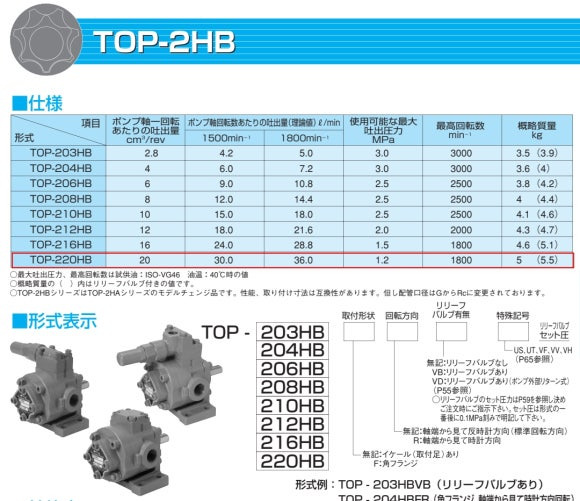

▶제품 사양

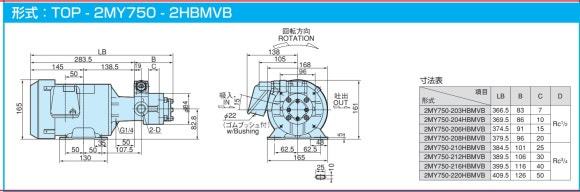

· 모델명: TOP-2MD-750S-220HBEVB-2L
(펌프&모터 결합형)
TOP-220HBE
TOP-220HBEf
· 용 량: 20cc/rev
· 토출량: 36ℓ/min(Motor 800rpm 기준)
· 포트사이즈: PT 3/4"(흡입/토출 동일)
· 최대 사용압력: 1.2Mpa
· 중 량: 5kg
※ Made in Japan 일본 생산 제품입니다.
유압시스템 제작 전문 / 유압 메이커 부품 공급
※ 시스템 선정 사양(사용처)
유종: ISO VG 32
양정: 수직 10m(수평 50m pipe)
용량: 1500ℓ/h 이상
오일펌프 설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 문의 하시기 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
경기도 시흥시(시화공단 內 공장위치)
제품은 서울 창고 발송
아래 기술자료는 다운로드 가능합니다.
<트로코이드 펌프 설치 / 압력 세팅 방법 참조>
[NOP 트로코이드 펌프 / 윤활유 이송펌프 / 오일 이송펌프 / TOP-2HB]
금주에 출고 된 모델은 제품 선정을 하여 출고 진행하였습니다.
※ 시스템 선정 사양(사용처)
유종: ISO VG 32
양정: 수직 10m(수평 50m pipe)
용량: 1500ℓ/h 이상

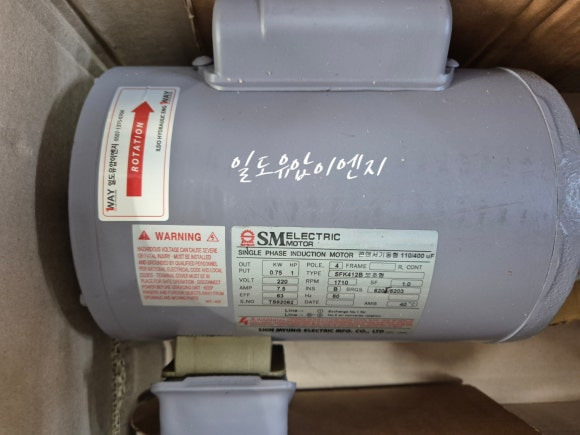

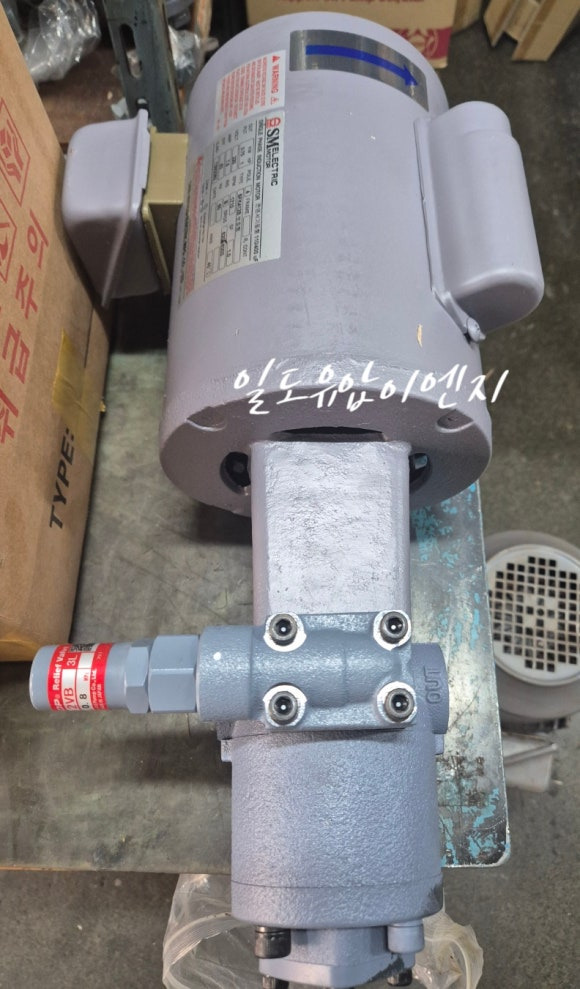

단상 모터로 이동식으로 사용 예정이며,
L카트에 별도로 부착 예정이라고 하셔서
제품만 출고 하였습니다.
[NOP 트로코이드 펌프 / 윤활유 이송펌프 / 오일 이송펌프 / TOP-2HB]

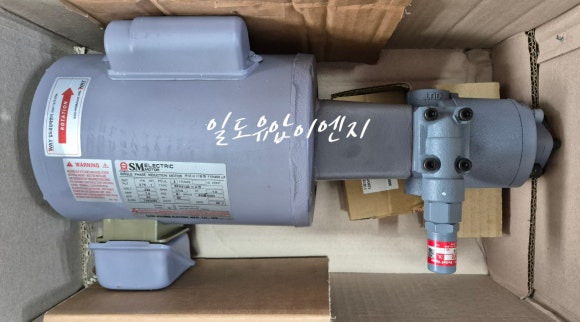

TOP-220HBE 모델은 용량이 20cc 모델로
토출량은 분당 36리터급 모델입니다.
윤활유 이송용으로 이물질이 없으면
고장률이 굉장히 낮은 모델입니다.
[NOP 트로코이드 펌프 / 윤활유 이송펌프 / 오일 이송펌프 / TOP-2HB]

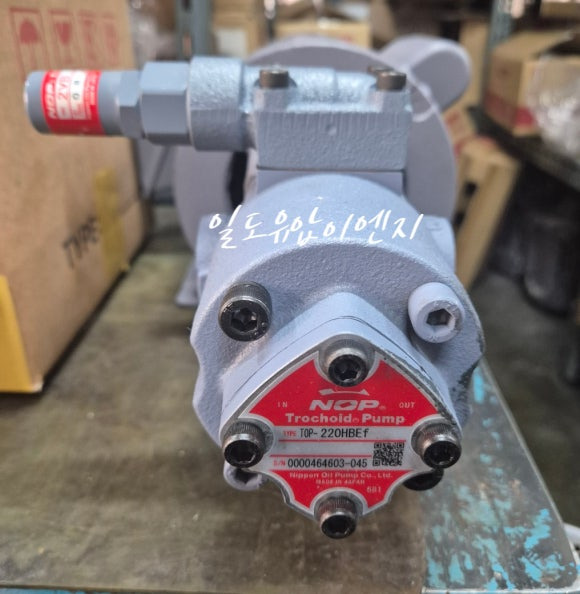

펌프 포트 사이즈는
IN / OUT(흡입/토출): PT 3/4"
Shaft size: 14Ø
콤팩트한 사이즈 모델입니다.
Made in Japan 일본 생산 모델로 품질이 우수합니다.
[NOP 트로코이드 펌프 / 윤활유 이송펌프 / 오일 이송펌프 / TOP-2HB]

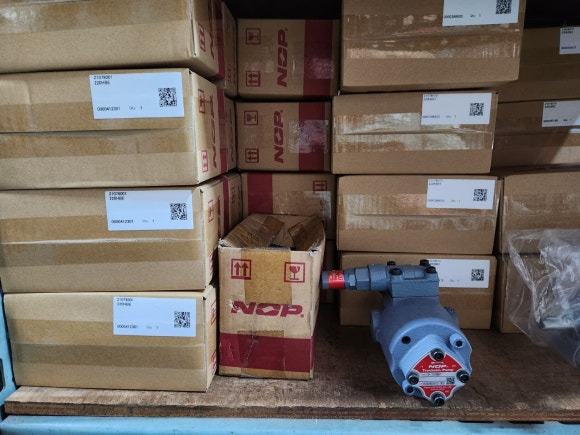

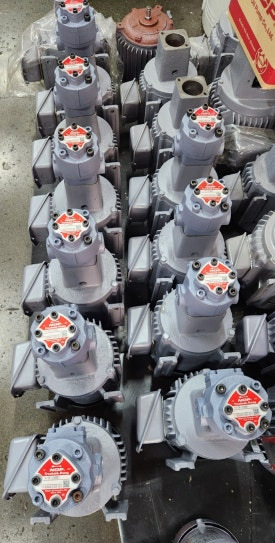

트로코이드 펌프&모터 제작 출고 가능하며,
사이즈 용량별 재고는 보유 중입니다.
