NOP PUMP(Nippon Oil Pump)
Trochoid pump
TOP-N340FAVB

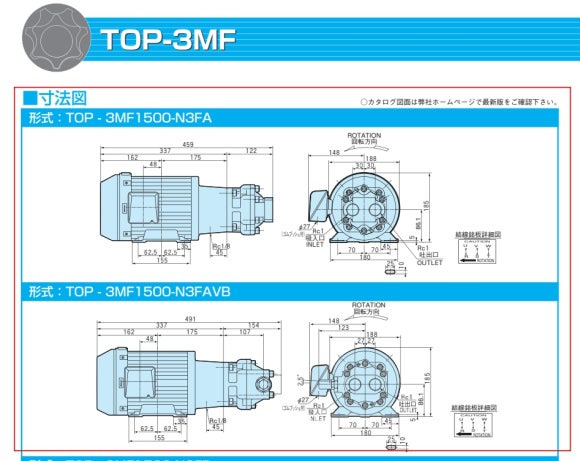

TOP-3MF 시리즈
안녕하세요 일도유압이엔지 입니다.
저희 시화 NOP 대리점 일도유압에서 취급하는 TOP 시리즈
트로코이드펌프 TOP-3MF, TOP-N340FAVB 모델을 소개합니다.
중형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.
▶제품 특징
· T-rotor 펌프로 흡입 압력이 높고 기계적 효울 및 용적 효율이 높음
· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음
· Gear pump 보다 수명이 길고 1회전당 토출량이 많음
· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함
▶제품 사양
· 모델명: TOP-N340FAVB
· 유 량: 52cc/rev
· 토출량: 93.6ℓ/min
· 최대압력: 2.0Mpa
·중 량: 10.5kg
※ Made in Japan 일본 생산 제품입니다.
유압시스템 제작 전문 / 유압 메이커 부품 공급
※ 검토 사항

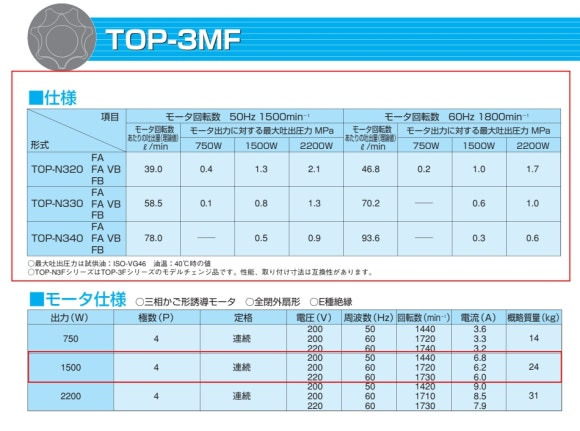

(Data Sheet VG46 기준 rpm 1150)
TOP-N340FAVB
최대사용압력: 7kgf
최대유량: 59LPM
상시가동시간: 72시간(6극 모터 선정)
윤활 시스템 설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문 의: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
경기도 시흥시(시화공단 內 공장 위치)
서울 창고 제품 출고
아래 기술자료는 다운로드 가능합니다.
[NOP 트로코이드펌프 / Trochoid pump / TOP-N340FAVB /
윤활유 이송 펌프 / 이송펌프 시스템 제작]

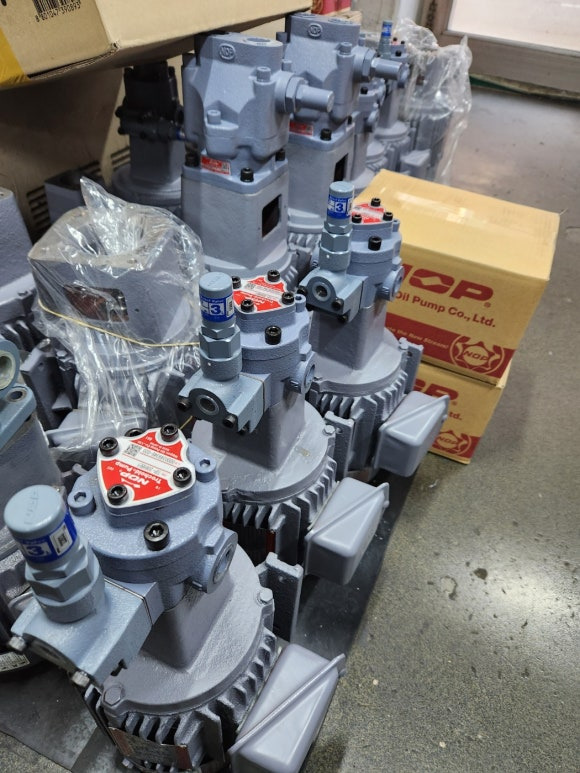

현재 적용 모델은 테스트 장비 제작 업체에 출고된 모델입니다.
부동액을 사용하여 압력 테스트 장비를 제작 하는 회사이며,
현재 스펙에 맞춰 제품을 선정 드린 모델입니다.
오일 이송용 펌프라서 제품 보증에 대한
어려움은 인지하고 진행하는 모델입니다.
TOP-N340FAVB 모델에 2HP 6P 모델을 선정드렸습니다.
[NOP 트로코이드펌프 / Trochoid pump / TOP-N340FAVB /
윤활유 이송 펌프 / 이송펌프 시스템 제작]
※ 검토 사항
(Data Sheet VG46 기준 rpm 1150)
TOP-N340FAVB
최대사용압력: 7kgf
최대유량: 59LPM
상시가동시간: 72시간(6극 모터 선정)
6극 모터 1150rpm 모델을 선정하여
장시간 사용에도 부담이 없도록 선정 드렸으며,
최대압력은 7kgf 정도로 세팅하여 출고드렸습니다.

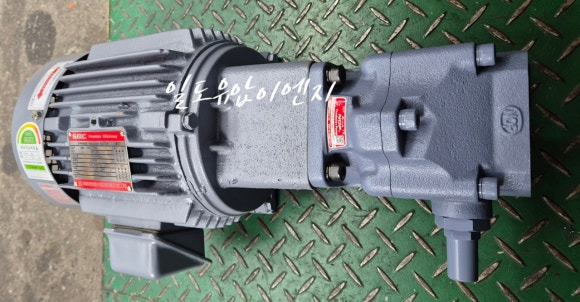

[NOP 트로코이드펌프 / Trochoid pump / TOP-N340FAVB /
윤활유 이송 펌프 / 이송펌프 시스템 제작]

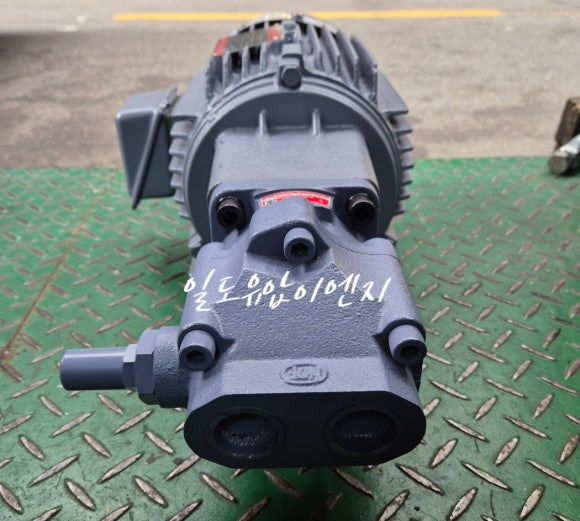

흡입/토출 사이즈: Rc 1"
최대압력은 2Mpa 모델입니다.
모터 사양에 따라서 최대 압력 기준은 다릅니다.
이송용 모델이라서 배압이 걸리지 않으면
최대압력 10kgf 내에서 사용됩니다.
[NOP 트로코이드펌프 / Trochoid pump / TOP-N340FAVB /
윤활유 이송 펌프 / 이송펌프 시스템 제작]

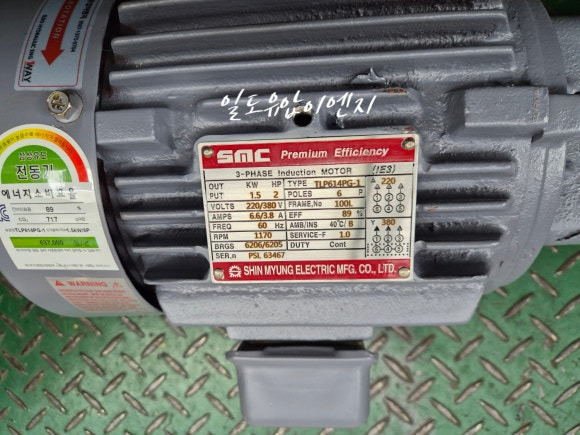

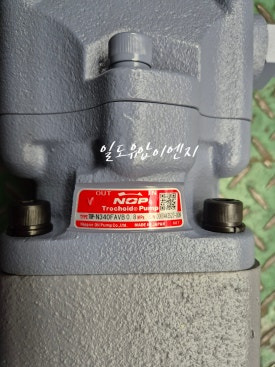

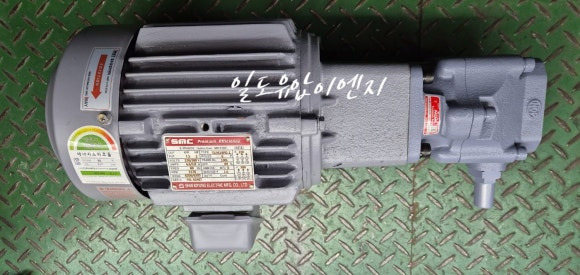

TOP-N34FAVB 제품 선정드린 모델 명판 사진입니다.
모터는 신명 모터를 사용하였고, 6P 모델입니다.
이송용 펌프 선정 전문 업체입니다.
제품 선정 및 출고는 3일 이내 가능합니다.
유압시스템 제작 전문 / 유압 메이커 부품 공급
시화유공압, 시흥유공압, 경기도유공압, 서울유공압, 구로유공압, 영등포유공압
시흥유압, 시화유압, 경기도유압, 서울유압, 구로유압, 영등포유압
일도유압, 일도유압이엔지, 유압엔지니어링, 유압시스템, 유압상담
유압 브랜드 대리점
NOP, TOP, 동산기공, 아륭펌프, 렉스로스, REXROTH, 유켄, YUKEN, 플로우포스, FLOWFORCE, 하이드로링크, HYDROLYNC, 세원셀론텍, 세원이앤씨, HYDAC, 이튼비커스, EATON, 댄포스, DANFOSS, 건영기공, 엠플러스에스, M+S, 득인기공, BESKO, 다이킨, DAIKIN, 데니슨, DENISON, 도키맥, TOKIMEC, 케이시시정공, KCC, 파커, PARKER, 대성나찌, NACHI, 훌루테크,
가와사키, 하이드로텍, HYDROTEK
소중용량펌프: TOP-2MD, 2MDS(국산 모터)
소중용량펌프: 2HB시리즈
TOP-203HBE
TOP-204HBE
TOP-206HBE
TOP-208HBE
TOP-210HBE
TOP-212HBE
TOP-216HBE
TOP-220HBE
TOP-203HBEf
TOP-204HBEf
TOP-206HBEf
TOP-208HBEf
TOP-210HBEf
TOP-212HBEf
TOP-216HBEf
TOP-220HBEf
트로코이드 펌프 & 모터 결합용 모델 선정
400W*4P*220/380*60hz(국산 신명모터 적용)
- 주문사양으로 400V*50hz 적용 가능
TOP-2MD-400W-203HBEVB
TOP-2MD-400W-204HBEVB
TOP-2MD-400W-206HBEVB
TOP-2MD-400W-208HBEVB
TOP-2MD-400W-210HBEVB
TOP-2MD-400W-212HBEVB
TOP-2MD400W-216HBEVB
TOP-2MD400W-220HBEVB
750W*4P*220/380V*60hz(국산 신명모터 적용)
- 주문사양으로 400V*50hz 적용 가능
TOP-2MD-750-203HBEVB
TOP-2MD-750-204HBEVB
TOP-2MD-750-206HBEVB
TOP-2MD-750-208HBEVB
TOP-2MD-750-210HBEVB
TOP-2MD-750-212HBEVB
TOP-2MD-750-216HBEVB
TOP-2MD-750-220HBEVB
1500W*4P*220/380V*60hz(국산 신명모터 적용)
- 주문사양으로 400V*50hz 적용 가능
TOP-2MD-1500-203HBEVB
TOP-2MD-1500-204HBEVB
TOP-2MD-1500-206HBEVB
TOP-2MD-1500-208HBEVB
TOP-2MD-1500-210HBEVB
TOP-2MD-1500-212HBEVB
TOP-2MD-1500-216HBEVB
TOP-2MD-1500-220HBEVB

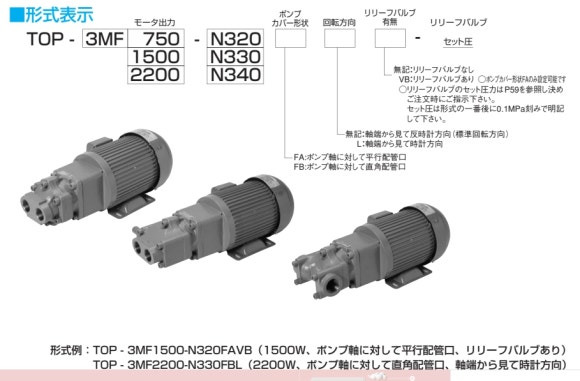

TOP-3MF 시리즈(국산 신명모터 적용)
