안녕하세요 일도유압이엔지 입니다.
저희 시화 하이드로텍 HYDRO-TEK 대리점에서 취급하는
유압파워팩 프레스용 파워팩을 소개합니다.
유압 파워팩은 소형 유니트로 경량 저소음 제품입니다.
유압 회로는 센터 블럭에 릴리프&체크 밸브가 내장된 타입입니다.
압력 세팅 값 이상의 과부하를 방지하도록 설계 되었습니다.
▶Best Selling Power Pack
· 차량용 윙바디 / WING BODY
· 차량피프트(유럽식) / Tail Body
· 실린더팩 / Cylinder pack(실린더&모터&펌프일체형)
· 도크 레벨러 / Dock Leveler
▶ 제품 사양
· 모델명: 산업용 프레스 파워팩
· 펌프사양: 8cc/rev
· 모터사양: 2.2kw*4P*220/380V
· Tank: 25LT(수직타입)
· 세부사양:
Sol valve 01-3C3-A220
Pilot Check valve PW1
Throttle Check valve TW1
게이지밸브+압력계250K
※ 파워팩 설계 사양
실린더: 100Ø*55*200ST
속도: 200ST/7sec
힘: 5.8ton(Max.압력 75kgf 기준)
유압시스템 제작 전문 / 유압 메이커 부품 공급
유압 파워팩은 설치 목적, 사용 특성에 따라
사양 설계가 필요한 모델이빈다.
아래 내용을 참고하시고 문의 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
경기도 시흥시(시화공단 內 공장위치)
본사 경기도 화성
아래 기술자료는 다운로드 가능합니다.
[하이드로텍 파워팩 / 프레스파워팩 / 차량용파워팩 / 소형유니트]

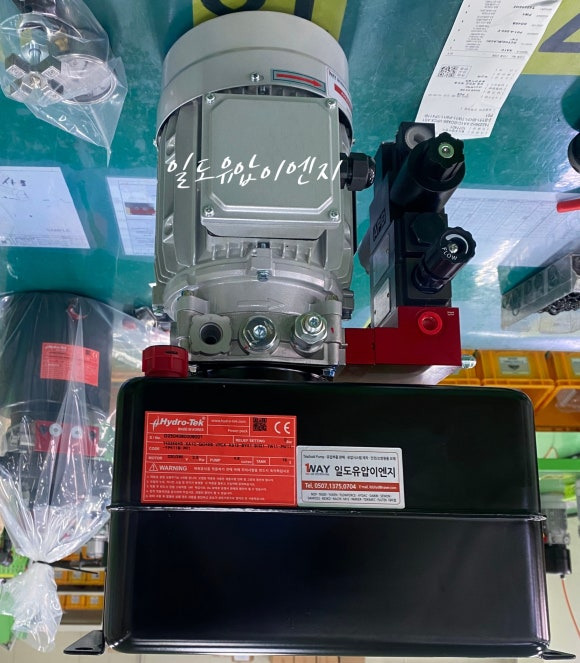

금주에 출고 된 모델은 프레스용으로 사용 예정인 모델입니다.
복동 실린더 1개를 구동하며,
양방향 솔레노이드 밸브를 사용하여 전 / 후진하는 시스템입니다.
플라스틱 사출물을 절단하는 설비에 적용하여
압력유지가 가능하도록 파일럿 체크 밸브를 부착하였습니다.
[하이드로텍 파워팩 / 프레스파워팩 / 차량용파워팩 / 소형유니트]
※ 파워팩 설계 사양
실린더: 100Ø*55*200ST
속도: 200ST/7sec
힘: 5.8ton(Max.압력 75kgf 기준)
위 사양으로 문의 하셔서 프레스용으로 파워팩
설계 사양 검토하여 출고 진행드렸습니다.
[하이드로텍 파워팩 / 프레스파워팩 / 차량용파워팩 / 소형유니트]
SOLENOID VALVE는 ALL OPEN 타입을 적용하여
모터 기동 시에는 압력이 받지 않도록 적용하였습니다.
(시스템 설계를 잘못하면 모터가 금방 타버립니다.)
장시간 사용예정이기 때문에 탱크용량을
고려하여 25LT 타입으로 크게 적용드렸습니다.
[하이드로텍 파워팩 / 프레스파워팩 / 차량용파워팩 / 소형유니트]
파워팩 A라인 / B라인 실린더에 연결되는
포트 사이즈: G 3/8"(Bonded Seal type)
PF 나사타입으로 사용하여 연결하시면 됩니다.
파워팩은 수직 타입으로 탱크 측면에
바닥에 고정할 수 있는 Hole이 별도로 부착되어 있습니다.
[하이드로텍 파워팩 / 프레스파워팩 / 차량용파워팩 / 소형유니트]
유압 파워팩은 시스템 설계 사양으로 출고됩니다.
설계 상담 및 출고 까지 3일 정도 소요됩니다.
전국으로 택배 발송 가능합니다.
