유압유니트 제작
1HP방폭모터*3.2cc *30LT
소형유니트 파워팩
유압시스템 제작·회로설계 전문
안녕하세요 일도유압이엔지 입니다.
7월 출고 건을 늦게 정리해서 소개드립니다.
저희 시화 일도유압에서 제작 하는 유압 UNIT 제작 관련
30LT 유압유니트를 소개합니다.
유압유니트는 유압펌프, 전기모터 외 SPEC 사양으로 제작하여
유압시스템 기본 구성으로 압력 전달원으로 사용하는 제품입니다.
▶제품 특징
· 소형 유압유니트로 기어펌프로 구성하여 65kgf 압력 사용
· 유압 유니트 사이즈가 컴팩트하고 심플하게 설계함
· 유압회로는 사용자 요구에 맞게 구성이 가능함
▶제품 사양
PUMP: 3.2cc/rev(토출량: 5.6ℓ/min) ASEDA 제품
MOTOR: 1HP*4P*220/380V*60hz(효성/내압방폭)

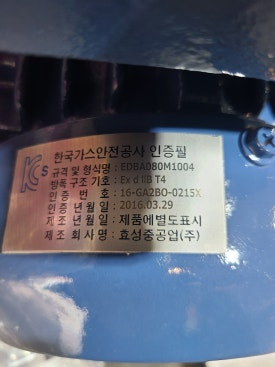

방폭등급: Ex d llB T4
Tank: 30LT(W430*D320*H200 푸트50)
구성: 01-1연 블럭 + 게이지밸브 + 압력계 160K
Relief valve(MBP-01-C / Yuken)
탈수기용 저압 유니트(P라인 / T라인 사용)
※ Horizental 수평형 유니트 제작
기타 설계 사양은 문의 제작 가능
설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
위 치: 경기도 시흥시(시화공단 內)
유압유니트 / 중소형유니트 / 유압시스템 전문제작

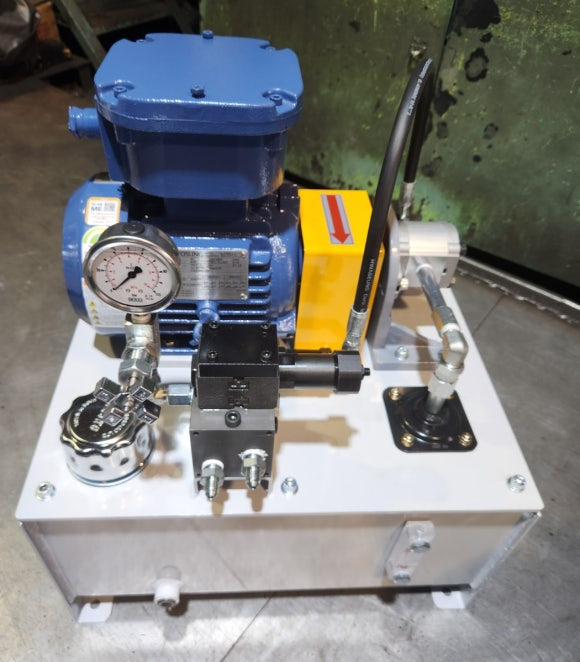

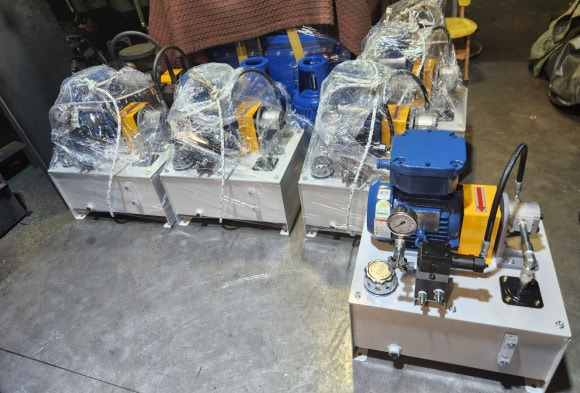

7월 출고된 유압유니트를 소개합니다.
기본 스펙 사양으로 단동 실린더 1개를 사용하는 시스템 입니다.
공장 특성상 방폭 사양으로 제작 되었습니다.
압력 조절용 릴리프 회로를 구성하여 설계하였습니다.
유압유니트 / 중소형유니트 / 유압시스템 전문제작

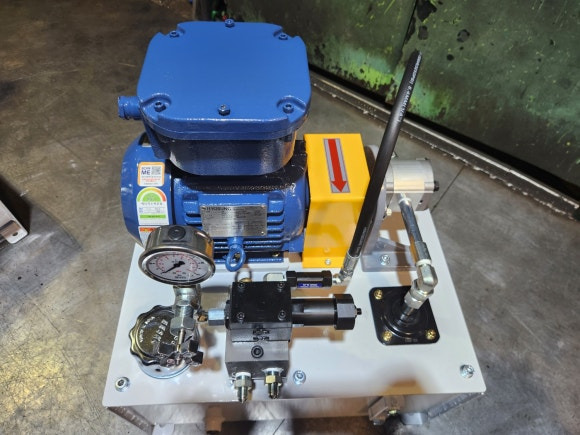

펌프: 3.2cc/rev 모델로 토출량은 5.6ℓ/min 정도 됩니다.
1HP 내압용 방폭 모터를 적용하였고,
모터 스펙을 작게하여 65kgf 까지 사용 가능합니다.
탱크 구성은 압력계 + 레벨게이지 + 에어브리더
+ 01-1연 블럭 + 압력조절밸브 회로 구성
유압유니트 / 중소형유니트 / 유압시스템 전문제작

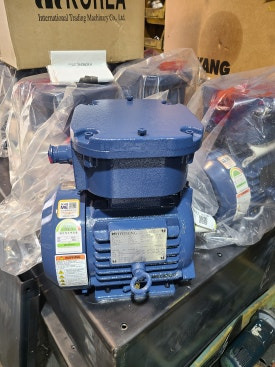

1HP 효성중공업 방폭모터 실물 사진입니다.
내압용은 재고를 보유중인 모델로 최단 기간에
제작 가능합니다.
유압탱크는 바닥면에 고정볼트를 체결 할 수 있도록
14파이정도 Hole을 뚫어서 출고됩니다.
유압유니트 / 중소형유니트 / 유압시스템 전문제작

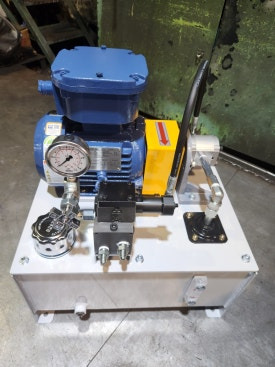

▶제품 사양
PUMP: 3.2cc/rev(토출량: 5.6ℓ/min) ASEDA 제품
MOTOR: 1HP*4P*220/380V*60hz(효성/내압방폭)
방폭등급: Ex d llB T4
Tank: 30LT(W430*D320*H200 푸트50)
구성: 01-1연 블럭 + 게이지밸브 + 압력계 160K
Relief valve(MBP-01-C / Yuken)
탈수기용 저압 유니트(P라인 / T라인 사용)
유압유니트 / 중소형유니트 / 유압시스템 전문제작
유압유니트 전기 컨트롤 박스도 제작 가능하며,
전기 컨트롤 박스 제작 시
별도의 미팅이 필요합니다.

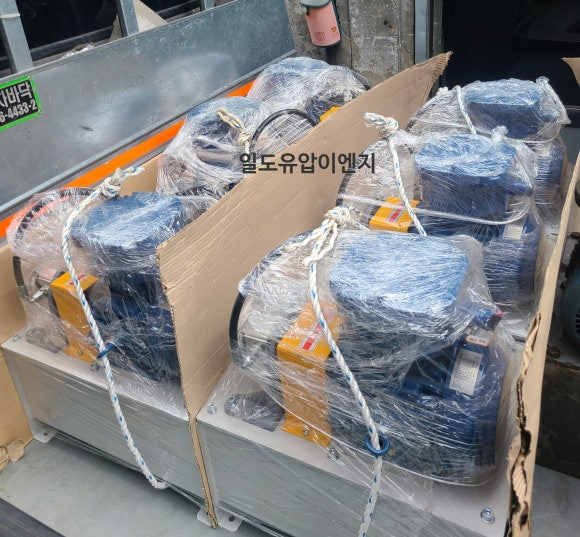

기본유니트는 제작 기간 5~7일 이내로 출고됩니다.
