NOP PUMP[NIPPON OIL PUMP]
TOP-2HB시리즈
트로코이드펌프&모터
TOP-2MD-1500W-212HBEfVB
안녕하세요 일도유압이엔지 입니다.
저희 시화 NOP 대리점에서 취급하는 TOP 시리즈 트로코이드 펌프
Trochoid pump TOP-2HB 시리즈 펌프를 소개합니다.
소형·경량 제품으로 고성능·고효율 운전에 적합합니다.
▶제품 특징
· T-rotor 펌프로 흡입 압력이 높고 기계적 효율 및 용적 효율이 높음
· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음
· Gear pump 보다 수명이 길고 1회전당 토출량이 많음
· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함

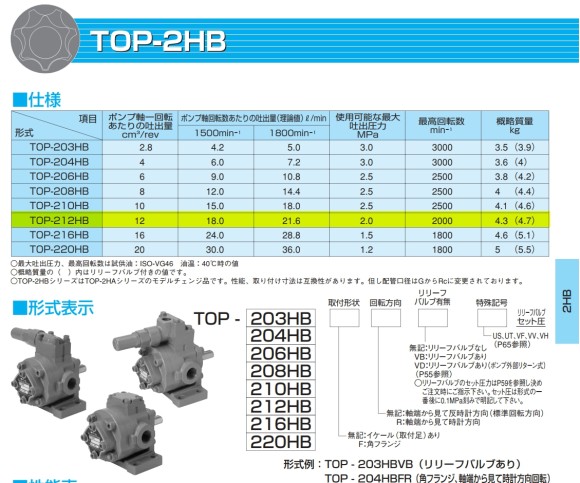

▶제품 사양
· 모델명: TOP-212HBEVB(Relief valve 부착형)
TOP-2MD-1500W-212HBEVB-3L
(펌프&모터 일체형)
· 토출량: 21.6ℓ/min
· 최대사용압력: 2.0Mpa
· 중 량: 4.3kg(Foot type 4.7kg)
※ Made in Japan 일본 생산 제품입니다.
트로코이드 윤활시스템 전문 / 유압 시스템 회로 설계
유압시스템 설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문 의: 일도유압이엔지 / 0507-1375-0704
ildohyd@naver.com
위 치: 경기도 시흥시(시화공단 內)
아래 기술자료 카탈로그는 다운로드 가능합니다.
트로코이드 펌프 / 절삭유 이송용 펌프 / Trochoid pump / TOP-212HBEVB

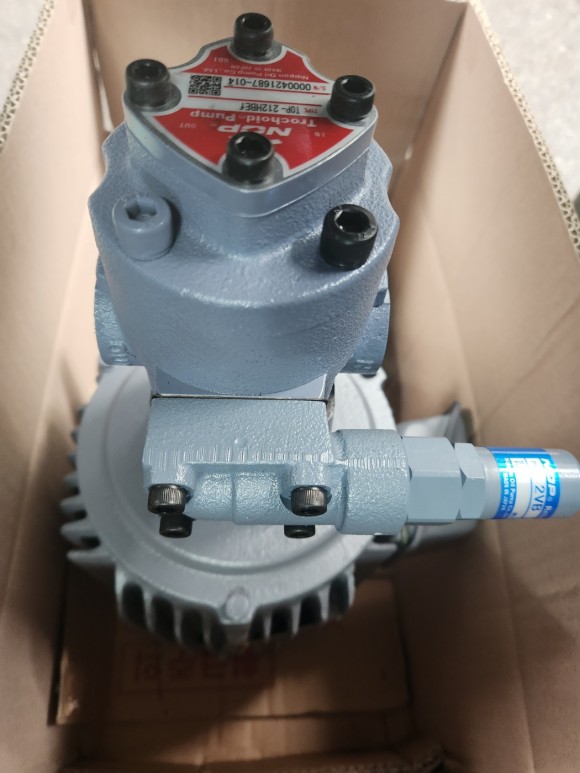

트로코이드 펌프&모터 시스템 설계 사양
유 량: 20ℓ/min
양 정: 100mh
유 체: 윤활유(VG 32)
플랜트 배관 32A 이송용으로 배관길이가 100m 정도
기준으로 선정 드렸습니다.
압력은 10K 정도면 충분할 것으로 예상되어,
Relief valve 3L로 적용하여 출고하였습니다.

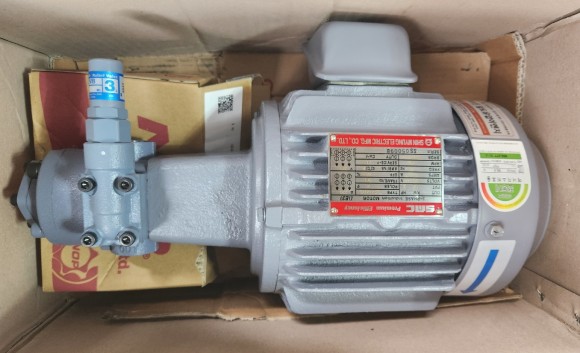

트로코이드 펌프 / 절삭유 이송용 펌프 / Trochoid pump / TOP-212HBEVB
금일 출고 드린 펌프 모델은 국내에서 보편적으로
가장 많이 사용 중인 모델입니다.(아래 스펙 확인)
· 모델명: TOP-212HBEVB(Relief valve 부착형)
TOP-2MD-1500W-212HBEVB-3L
(펌프&모터 일체형)
· 토출량: 21.6ℓ/min
· 최대사용압력: 2.0Mpa
· 중 량: 4.3kg(Foot type 4.7kg)

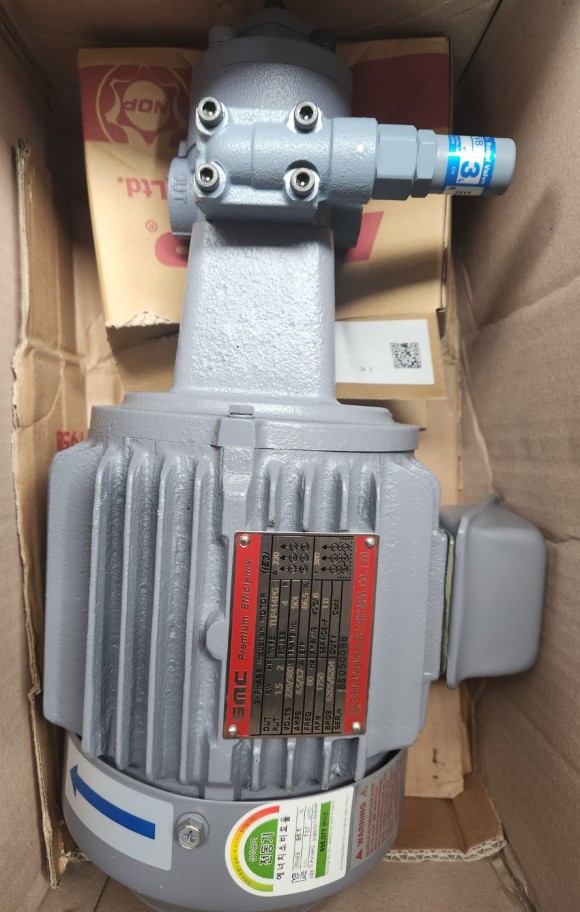

트로코이드 펌프 / 절삭유 이송용 펌프 / Trochoid pump / TOP-212HBEVB

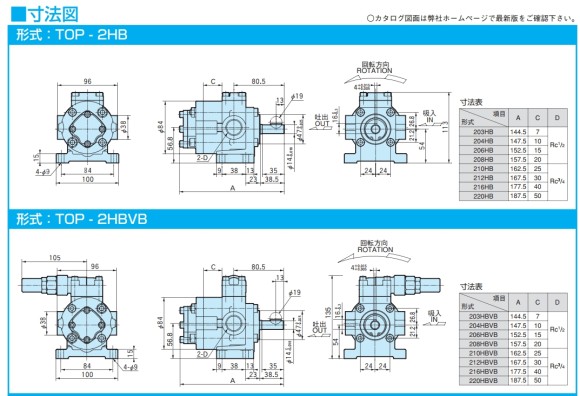

펌프 흡입 및 토출 사이즈
흡입(IN): Rc 3/4"
토출(OUT): Rc 3/4"
Relief valve 압력(안전변) 범위
3L 적용 기준: 5.1 ~ 11.9kgf/㎠
트로코이드 펌프 / 절삭유 이송용 펌프 / Trochoid pump / TOP-212HBEVB
트로코이드 펌프는 윤활유 / 절삭유 / 스핀들유 / 경유 등
오일 이송용 펌프 입니다.
일반 유압 펌프보다 압력이 낮고 토출량이 일정합니다.
장시간 사용 모델의 경우에는
외부 드레인 타입(2VD) 모델을 추천 드립니다.
외부 드레인을 사용하면 내부의 발열 요인을 줄일 수 있습니다.
트로코이드 펌프 / 절삭유 이송용 펌프 / Trochoid pump / TOP-212HBEVB
TOP-2HB 시리즈 펌프 재고 보유 사진입니다.
사이즈 / 용량별 재고 보유 중이며,
당일 택배 / 화물 발송 가능합니다.
