NOP[NIPON OIL PUMP]
TOP-3MF / TOP-N3F 시리즈
TOP-N320FAVB


안녕하세요 일도유압이엔지 입니다.

저희 시화 NOP 대리점 일도유압에서 취급하는 TOP 시리즈 트로코이드펌프
Trochoid pump TOP-3MF. TOP-N3F 시리즈를 소개합니다.
중형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.


▶제품 특징

· T-Rotor 펌프로 흡입 압력이 높고 기계적 효율 및 용적 효율이 높음
· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음
· Gear pump 보다 수명이 길고 1회전당 토출량이 많음
· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함

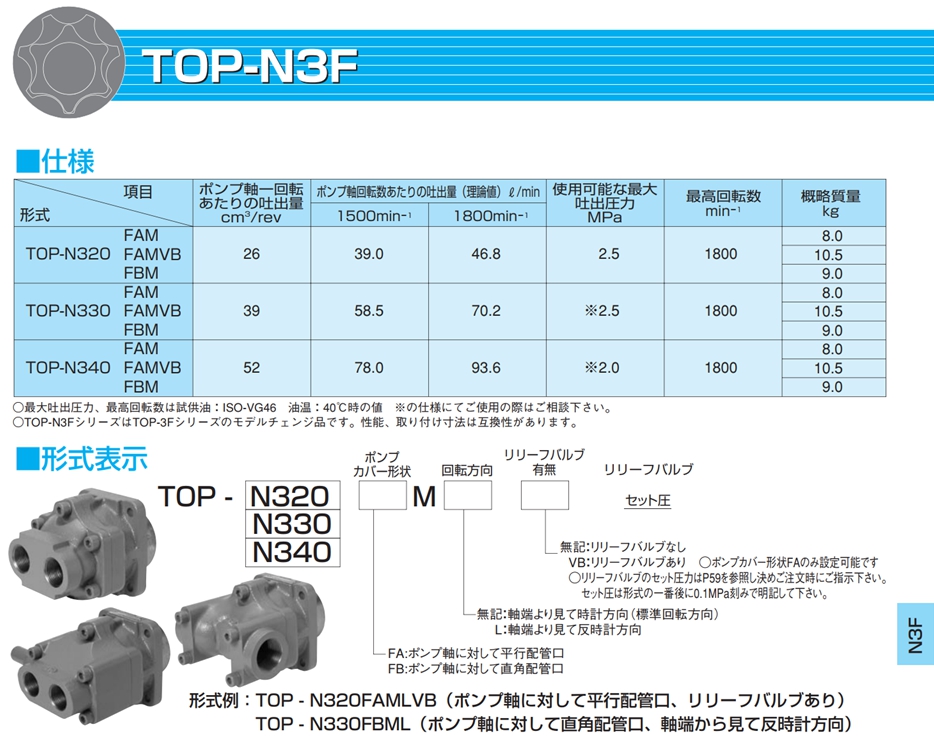

▶제품 사양

· 모델명: TOP-N320FAVB(Relief valve 부착형)
TOP-N320FA

· 용 량: 26cc/rev

· 토출량: 46.8ℓ/min

· 최대압력: 2.5Mpa

· 중 량: 10.5kg

※ Made in JAPAN 일본 생산 제품입니다.



트로코이드 펌프 시스템 선정 및 제품 문의 상담 가능
유압시스템 제작 및 부품 공급 전문


설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.



문 의: 일도유압이엔지 / 0507-1375-0704

E-mail: ildohyd@naver.com

경기도 시흥시(시화공단 內)

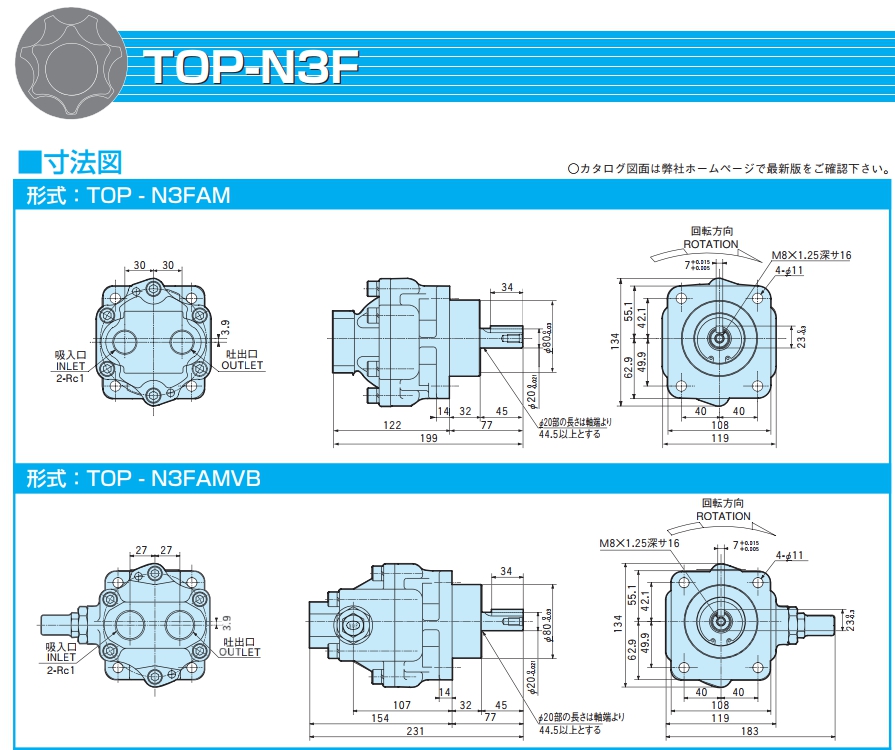

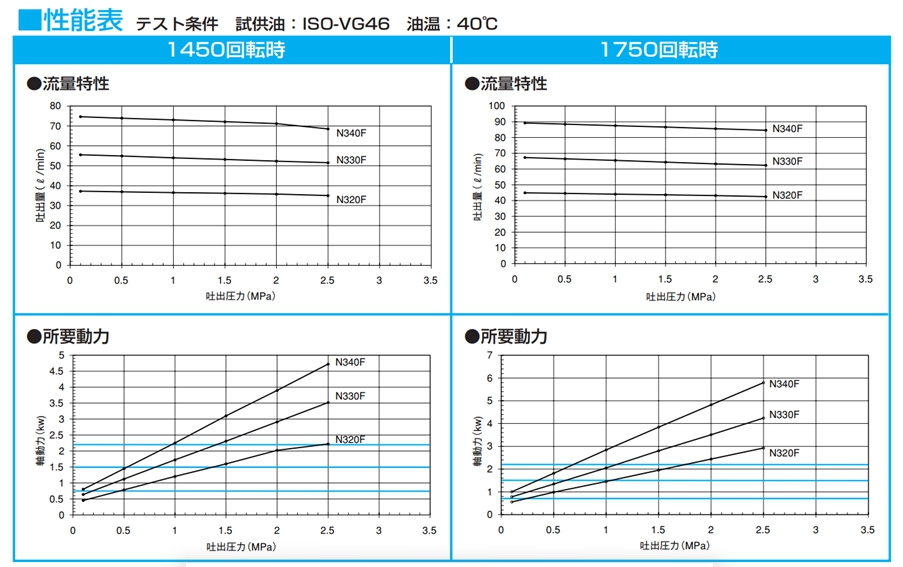

아래 제품 카탈로그는 다운로드 가능합니다.



Trochoid pump NOP_N3F_3MF시리즈.pdf
3.50MB




NOP 트로코이드 펌프 / Trochoid pump / 윤활유 이송용 펌프 /
TOP-3MF시리즈 / TOP-N3F 시리즈

직접 사용중인 보일러 회사에서 연락을 주셔서

제품을 선정 드렸습니다.

분당 40ℓ/min 이상 펌프로 양정은 10m 내외로 하여

제품 선정 드렸습니다.

· 모델명: TOP-N320FAVB(Relief valve 부착형)
TOP-N320FA

· 용 량: 26cc/rev

· 토출량: 46.8ℓ/min




NOP 트로코이드 펌프 / Trochoid pump / 윤활유 이송용 펌프 /
TOP-3MF시리즈 / TOP-N3F 시리즈

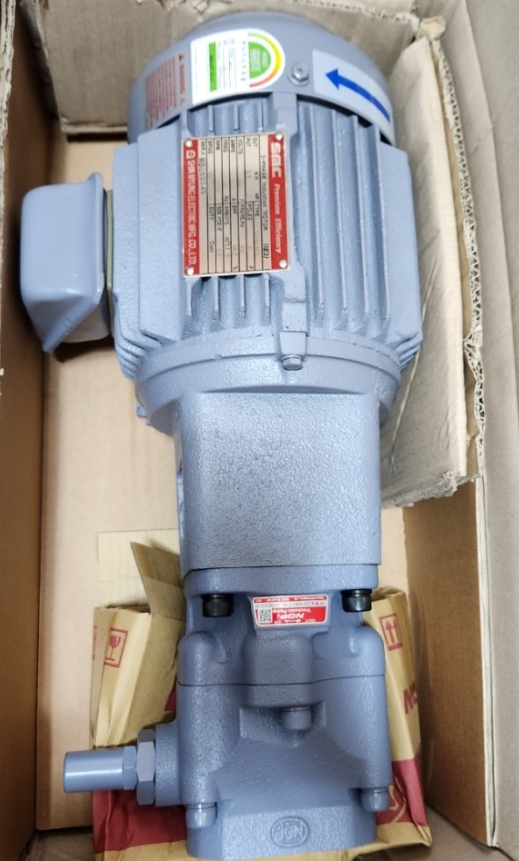

윤활유 공급을 위한 펌프로 중용량을 공급할 때

많이 사용하는 펌프 모델입니다.

흡입 / 토출이 펌프 뒷면(End port)에 위치하고 있습니다.

· 최대압력: 2.5Mpa

· 중 량: 10.5kg

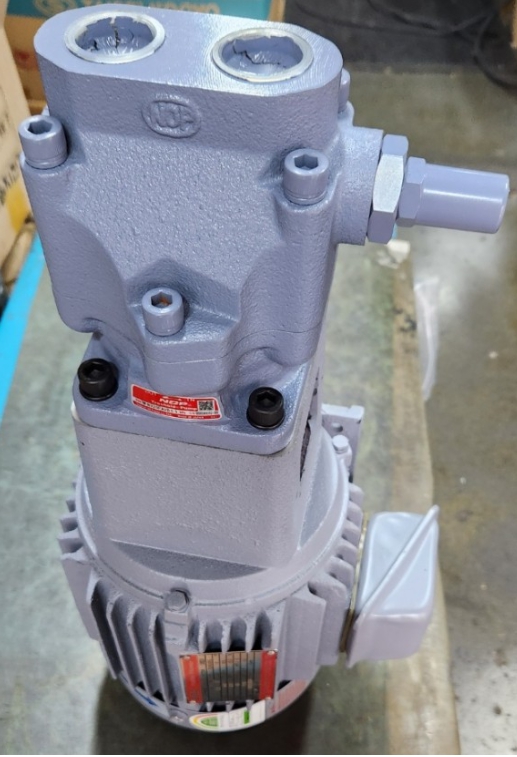

모터를 1.5kw(2HP) 선정 드려서,

최대 압력은 10kgf/㎠ 정도 사용 가능합니다.

NOP 트로코이드 펌프 / Trochoid pump / 윤활유 이송용 펌프 /
TOP-3MF시리즈 / TOP-N3F 시리즈

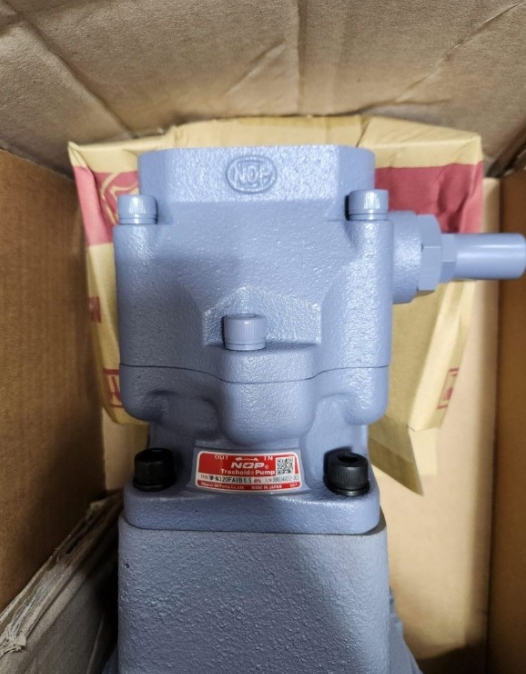

TOP-N320FAVB 실물 명판 사진입니다.

트로코이드 펌프 회전 방향은 일반적으로 좌회전입니다.(축 방향)

흡입 / 토출 Size: Rc 1"

PT나사타입으로 PT 1" 나사 타입입니다.

NOP 트로코이드 펌프 / Trochoid pump / 윤활유 이송용 펌프 /
TOP-3MF시리즈 / TOP-N3F 시리즈

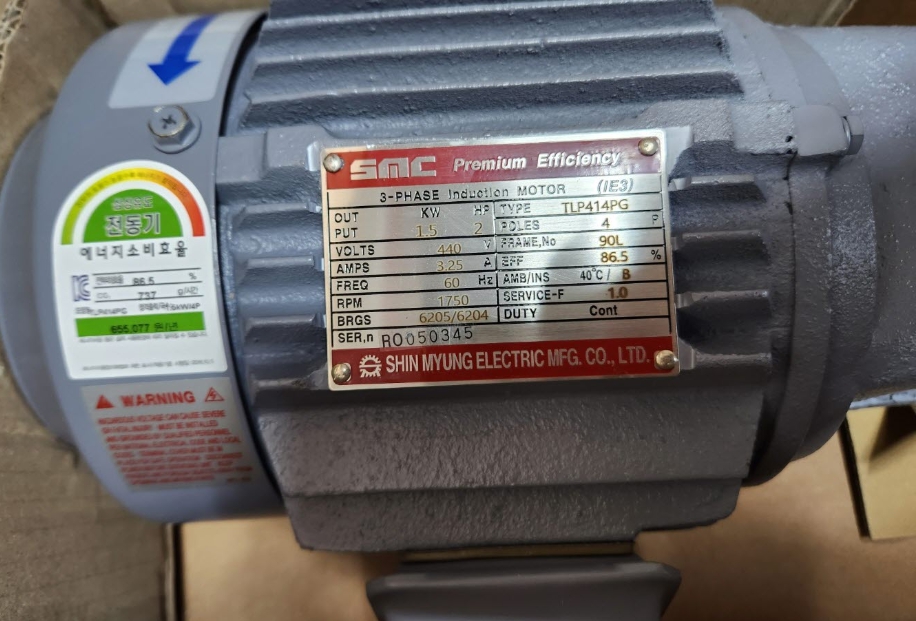

금일 선정 드린 모터 명판 사진입니다.

1.5kw *3ph*2/3V*60hz 모델입니다.(국산/신명)

최대압력 2.5Mpa 까지 사용하려면

모터는 5hp 정도 선정하시면 사용 가능합니다.



NOP 트로코이드 펌프 / Trochoid pump / 윤활유 이송용 펌프 /
TOP-3MF시리즈 / TOP-N3F 시리즈

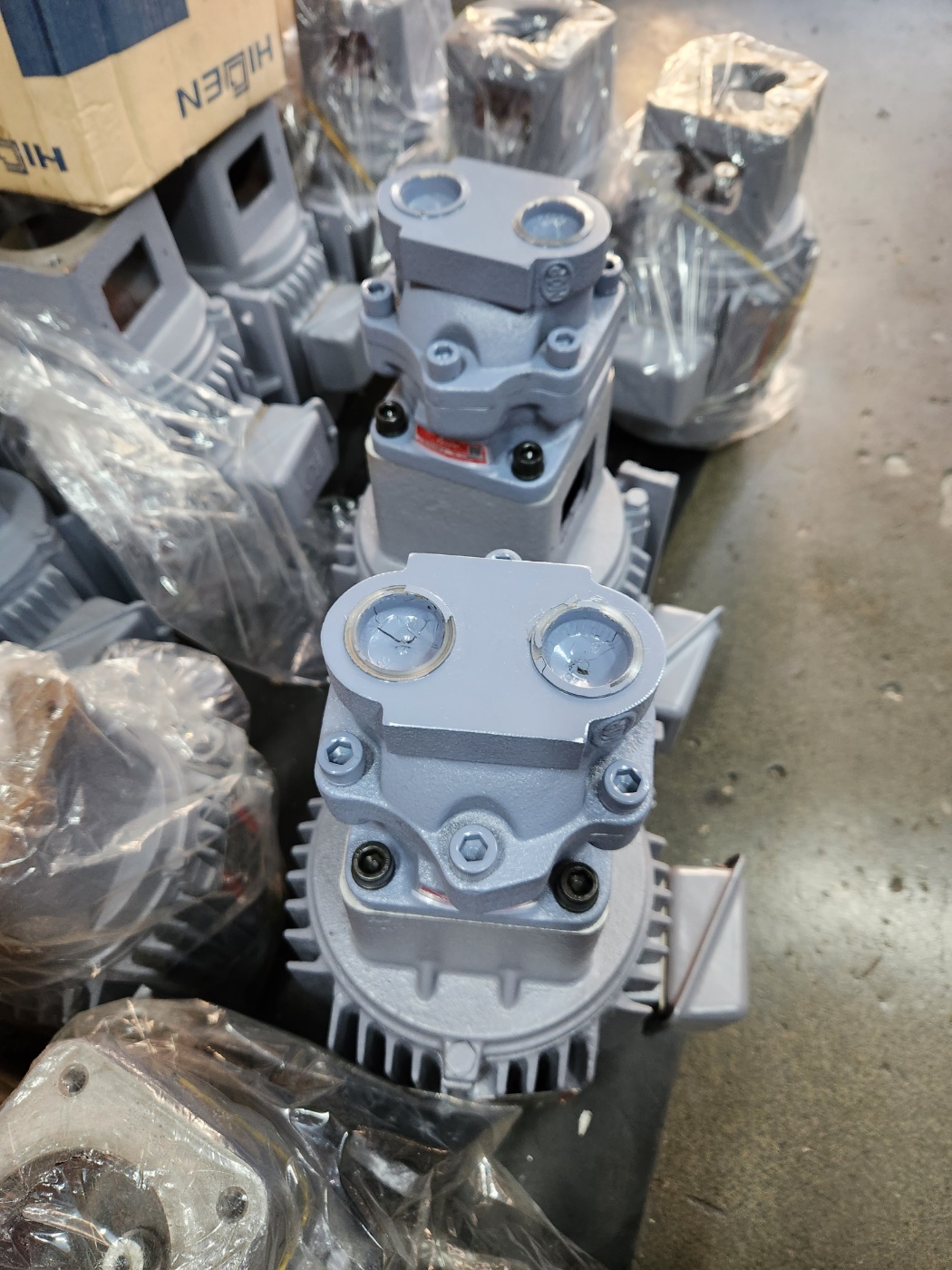

TOP-N3F 시리즈 / 사이즈 용량별 재고 보유 중입니다.

제품 선정 문의 상담 가능 / 당일 택배 출고 가능합니다.
