안녕하세요.
산업용 유압·윤활 시스템 전문기업 일도유압이엔지입니다.
이번 포스팅은 정유회사 윤활유 이송라인에 적용된
NOP 트로코이드 펌프 + 고효율 전동기
일체형 유닛 제작 사례를 소개합니다.
본 장비는 일본 Nippon Oil pump Co.,Ltd(NOP)의
정품 트로코이드 펌프를 기반으로,
윤활유 및 경유계 오일의 장거리 순환·이송용 시스템으로 구성되었습니다.
▶ 시스템 구성 개요(Technical Overview)
|
구분
|
사양/내용
|
|
펌프 모델
|
NOP
TOP-2MD-750-212HBERVB-3L
|
|
제조사
|
Nippon Oil Pump Co.,Ltd(Japan)
|
|
정격 토출량(이론)
|
약 12cc/rev
|
|
정격 압력
|
2.0Mpa
|
|
회전수 범위
|
600~2000rpm
|
|
흡입/토출 포트
|
PT 3/4"(Rc 3/4")
|
|
회전 방향
|
우회전(CW) 기준 세팅
|
|
릴리프 밸브
|
내장형(VB 타입) - 과압 보호 내장
|
|
전동기 사양
|
신명전기 3상 380V / 0.75kW 4P(IE3)
|
|
적용 유체
|
윤활유(Lubricating Oil),
경유(Dissel Oil) 등
|
|
설치 타입
|
직결 플랜지 일체형 유닛(커플링 조립)
|

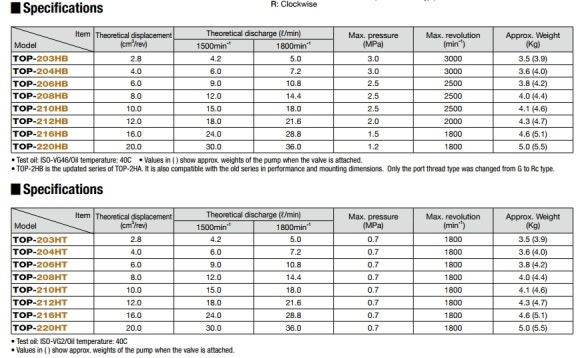

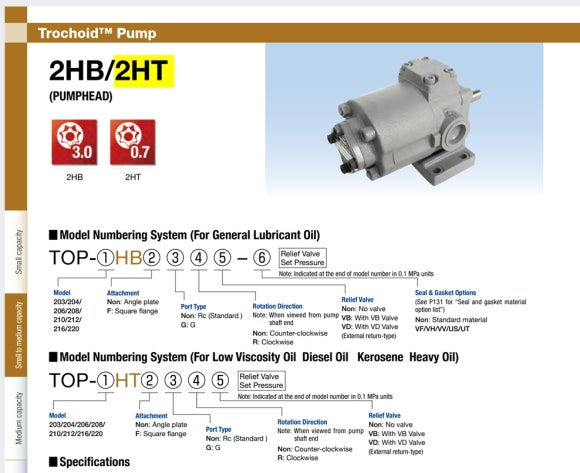

※ NOP Trochoid pump 공식 카탈로그 자료 참조
§ 설계 포인트
1) 정회전(CW) 트로코이드 구조 적용
· 로터 내측형 구조로 맥동이 적고, 유량 변동 3% 이하
· CW(Clockwise) 기준으로 배관 방향 세팅
· 고점도 윤활유에서도 안정적인 흡입·토출 보장
2) 릴리프 밸브 일체형(VB 타입)
· 내장형 릴리프 밸브로 과압 자동 차단 기능 내장
· 외부 릴리프 배관 불필요 → 구조 간결, 설치 공간 절약
3) 고효율 IE3 모터 적용
· 신명 전기 프리미엄 효율 등급 적용
· 에너지소비효율 1등급 인증(KC마크)
· 정격 부하 구간에서도 온도 상승 최소화 및 소음 저감
4) 정유 플랜트용 윤활유 라인 최적 설계
· 경유·윤활유 등 점도 10~150cSt 구간 대응
· 0.5Mpa 이하 저압 순환 라인에 최적화
· 장시간 연속운전(Continuous Duty) 환경에서도 안정성 확보
▶ 납품 현장 실물사진(이미지 첨부)
이번 공급 건은 정유화사 윤활유 순환라인용 트
로코이드 펌프 유닛으로,
모터와 펌프가 일체형으로 조립된 형태입니다.
모델명·명판 릴리프 밸브 방향 등 주요 구조를
실물 이미지로 정리했습니다.
NOP 트로코이드 펌프 - 오일이송펌프 전문 제작 / 일도유압이엔지
고효율 SHIN MYUNG 0.75kW IE3 모터가 적용되었습니다.
명판에는 전압 380V, 회전속도(1710rpm), 절연등급(E종),
효율등급(91.4%)등 주요 사양이 표기되어 있습니다.
"에너지소비효율 1등급" 라벨이 부착된 정품 인증 제품입니다.
NOP 트로코이드 펌프 - 오일이송펌프 전문 제작 / 일도유압이엔지
NOP 트로코이드 펌프 본체와 모터가 직결 플랜지 구조로 조립된 형태입니다.
우레탄 커플링 사용 구조로 진동·소음이 적고, 유지보수가 용이합니다.
OUT 포트 방향 표시 및 회전방향(Rotaion) 스티커가 부착됩니다.
NOP 트로코이드 펌프 - 오일이송펌프 전문 제작 / 일도유압이엔지

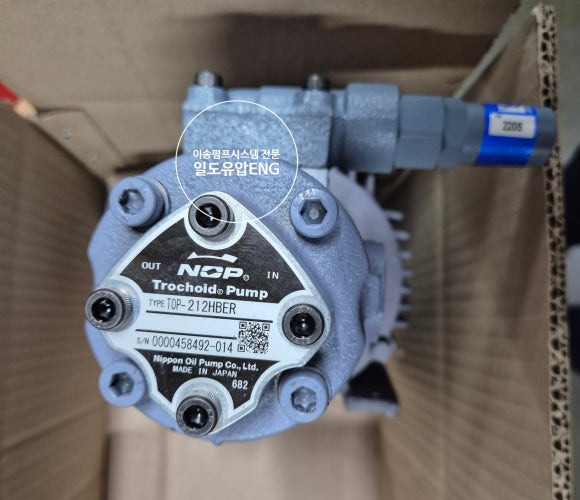

모델명: TOP-212HBER - 2VB(3L)
Made in Japan 표기와 릴리프 밸브 내장형(VB) 구조로 제작었습니다.
▶ 적용 분야 요약
· 정유회사 윤활유 순환 라인
· 경유 이송 펌프 라인
· 윤활유 저장탱크 → 메인 공급라인
· 산업설비 오일 필터링 및 순환장치
§ 저소음 / 저맥동 구조
§ 내장형 릴리프 부착으로 과압 보호
§ 고점도 유체 대응 및 고내구 설계
§ 장시간 연속운전(Continuous Duty) 가능
▶ 기술상담 및 제품문의
일도유압이엔지 / ILDO Hydraulic ENG
§ 기술상담 분야:
· NOP 트로코이드 펌프 / 유압모터 / 유압유니트 / 오일순환시스템
· 윤활유 및 경유 이송라인용 설비 설계·제작·시운전
·유량·압력·점도 기반 펌프 선정 및 최적 세팅 기술지원
· HYDROTEK(하이드로텍) / DAIKIN / NACHI 등
유압 브랜드 제품 호환컨설팅
＆ 상담 및 납품 지역:
시화·시흥·인천·화성·서울 산업단지 중심
→ 전국 원격지원 및 현장 납품 가능
§ 대표전화: 0507-1375-0704
§ 이메일: ildohyd@naver.com
첨부파일: NOP 2HB펌프 기술 사양서
▶ 공식 대리점 안내
일도유압이엔지는
국내 산업 현장에서 검증된 유압 브랜드의 공식 대리점으로,
정품 보증 / 재고 보유 / 기술상담 / 납품 이력까지 갖춘
신뢰할 수 있는 유압기기 전문업체입니다.
§ 주요 취급 브랜드
· HYDROTEK(하이드로텍): AC/DC 파워팩, 유압유니트
· NOP(닛폰오일펌프): 트로코이드 펌프 전 모델
· NACH / DAIKIN / SKF / HYDROLYNC 등
시화·시흥·서울·인천·화성 중심 + 전국 원격 대응 가능
고압 유압라인 보호는 센서 선택보다 세팅의 완성도가 좌우합니다.
XMLA500D2S14는 500bar급 고압·IP66·2% 반복정도로
현장 신뢰성이 입증된 모델입니다.
제품 문의는 아래 번호로 문의 주세요.
▷ 대표번호: 0507-1375-0704
▷ 이메일: ildohyd@naver.com
정유플랜트 및 윤활유 순환설비는 안정적인 이송이 핵심입니다.
NOP 트로코이드 펌프 시리즈는 저소음·고신뢰 구조로
장시간 운전환경에서도 높은 내구성과 압력안정성을 보장합니다.
일도유압이엔지는
국내 산업현장에 최적화된 윤활유 이송시스템을
설계부터 세팅까지 직접 책임집니다.
