안녕하세요.
산업용 유압시스템 전문기업 일도유압이엔지입니다.
이번에는 자동차 부품가공라인용 유압유니트 냉각시스템으로 적용된
Supwer Green PowerTech

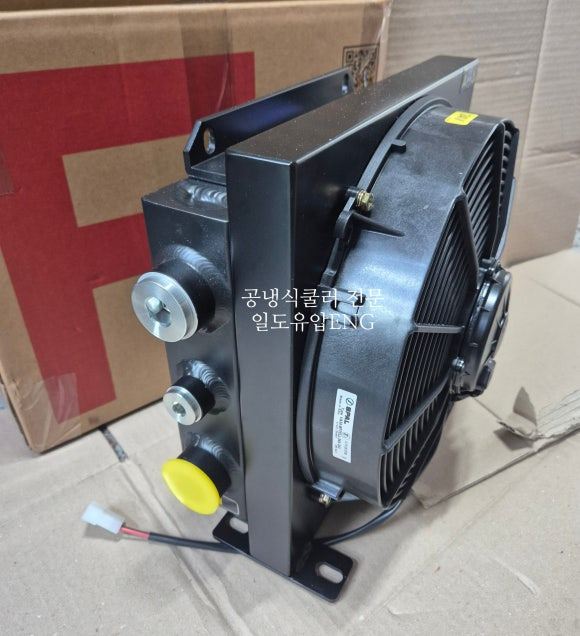

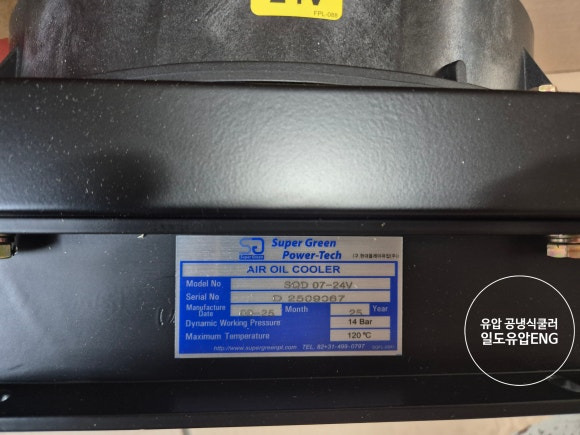

SQD 07-24V Air Oil Cooler(공냉식 오일쿨러)
납품 사례를 소개해드립니다.

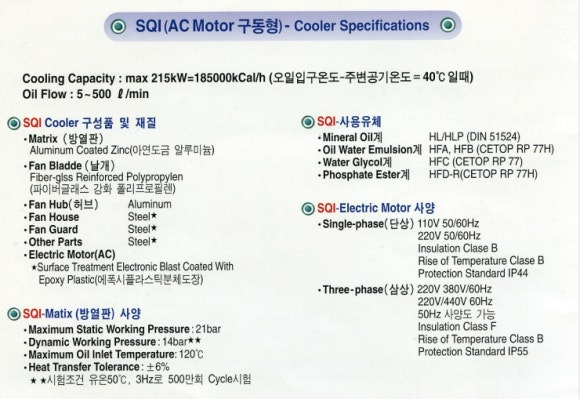

▶ 제품 기본 사양
|
항목
|
내용
|
|
모델명
|
SQD 07-24V
|
|
제조사
|
Super Green PowerTech(Korea)
|
|
팬 모터
|
DC 24V - SPAL Italy VA24 FAN
|
|
정격 풍량(Air Flow)
|
약 0.78㎥/s
|
|
소음 레벨
|
81dB(A)
|
|
허용 압력
|
14bar
|
|
제품 중량
|
약 26kg
|
|
적용 펌프 용량 추천
|
16~25cc/rev 급 유압유니트 냉각용
|

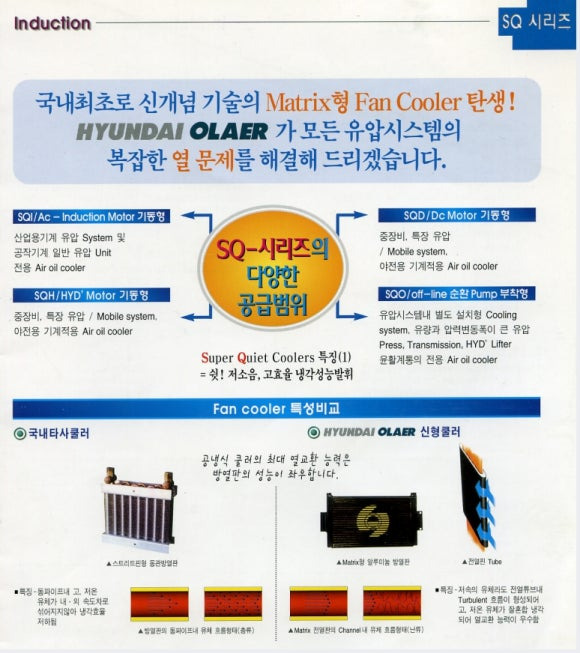

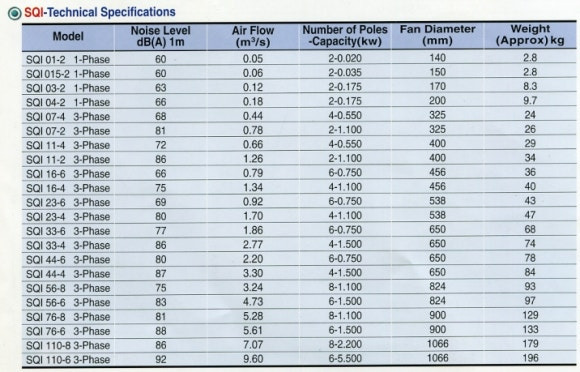

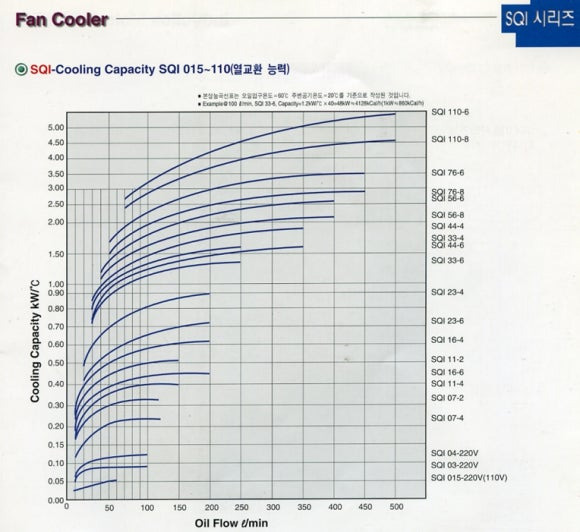

※ 참고: SQI 시리즈 기준, 모델 SQI 07-3(3Phase) /
SQD 07-24V(DC24V형) 동일 규격
▶ 현장 적용 요약
이번 장비는 NACHI VDC-1A-1A5-20(16.7cc/rev) 펌프와
조합된 3.7kW 유압유니트의
오일 온도 제어를 위해 설계되었습니다.

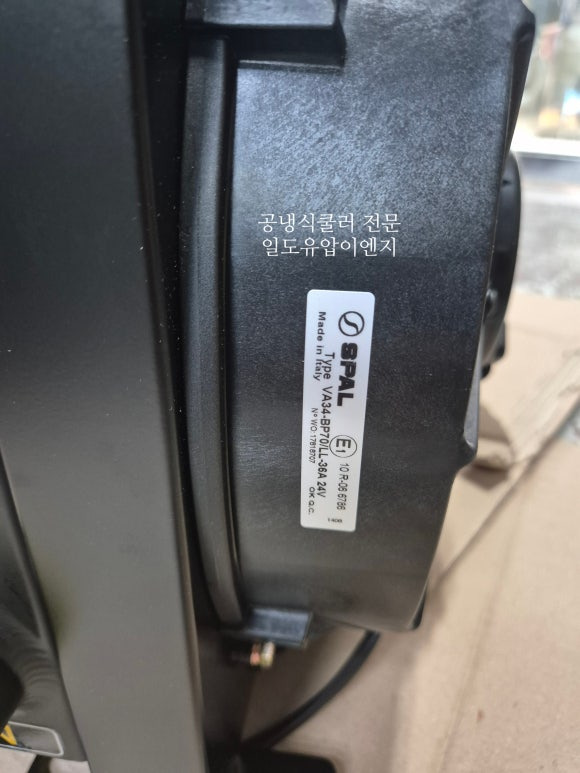

· SPAL(이탈리아) FAN 내장 - 안정적인 냉각성능과 내구성 확보
· Compact Radiator 구조 - 소형 유니트 내부 장착 용이
· 알루미늄 브레이징 코어 적용 - 내식·내열 성능 우수
· 24V 전원 - 차량형 / 이동형 장비에 최적화
▶ 제품 특징 요약
· 정격 압력 14bar까지 견디는 내압형 설계
· 고효율 방열핀 구조로 오일온도 상승 억제
· SPAL FAN(Made in Italy) 탑재로 내구성·정숙성 확보
· 전원 Plug Type 커넥터로 설치 및 점검 용이
▶ 납품 구성
· Super Green PowerTech SQD 07-24V 본체 1SET
· DC 24V SPAL FAN 내장
· 흡입·토출 포트 캡 및 배선 커넥터 포함
· 유압유니트 결합 후 시험가동 완료
▶ 기술 상담 및 견적 문의
유압유니트, 냉각장치, 파워팩 설계 관련 문의는
일도유압이엔지 기술영업팀으로 연락주세요.
· 대표전화: 0507-1375-0704
· E-mail: ildohyd@naver.com
첨부파일: SQD 유압 쿨러 기술 사양서
