안녕하세요.
산업용 유압시스템 전문기업 일도유압이엔지입니다.
앞선 1,2편에서 유압의 기본 원리와 회로 흐름을 다뤘습니다.
오늘은 『유압기술가이드 & 유압기술자료』 3편에서는 유압시스템을 구성하는
주요 요소들의 기능·특징·적용 사례를
기술적으로 정리하겠습니다.

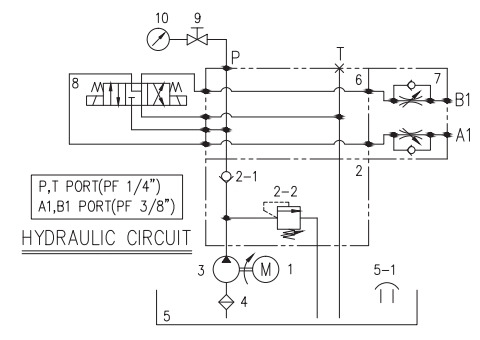

🔩 유압 구성 요소
1. 유압펌프(Hydraulic Pump)
✔️ 기능:
전동기(Motor)의 회전력을 이용하여 유압유를
압력에너지로 변환합니다.
시스템 전체의 성능은 펌프의 토출량과 압력 특성에
크게 의존합니다.
✔️ 주요 종류 및 특징:
· 기어펌프: 구조 단순, 내구성 우수, 중저압 범위(최대210bar) 적합
·베인펌프: 저소음·맥동 적음, 자동화 설비에 적합
· 피스톤펌프: 고압(350bar 이상)·대유량 대응, 효율 우수
· 트로코이드 펌프(NOP TOP시리즈):
소형·정밀, 윤활유/연료 이송용으로 특화
✔️ 적용 사례:
사출성형기, 유압프레스, 윤활시스템, 엔진·오일순환라인
2. 유압밸브(Hydraulic Valves)
✔️ 기능:
압력·유량·방향을 제어하여 시스템 동작을 정확하게 구현합니다.
밸브의 제어 특성은 회로의 안정성과 제어 정밀도를 좌우합니다.
✔️ 주요 종류 및 특징:
· 방향제어밸브: 유체의 흐름 방향 전환, 솔레노이드/레버 구동
· 압력제어밸브: 시스템 보호(릴리프), 압력 감소(리듀싱), 시퀀스 제어
· 유량제어밸브: 속도 제어, 쓰로틀 밸브, 체크밸브 포함
✔️ 적용 사례:
건설장비 붐 제어, 사출기 금형 고정, 산업용 리프트·프레스
3. 유압실린더(Hydraulic Cylinder)
✔️ 기능:
유압에너지를 직선운동으로 변환하여 큰 힘을 발생시킵니다.
실린더의 보어 직경, 로드 직경, 스트로크에 따라
출력과 속도가 결정됩니다.
✔️ 주요 구조:
· 단동/복동 실린더
· 텔레스코픽 실린더(장거리 스트로크 확보)
· 플런저형(고하중 대응)
✔️ 적용 사례:
프레스 장비(수백 톤 압력), 건설기계 붐 실린더,
차량 리프트, 자동화 프레스라인
4. 유압모터(Hydraulic Motor)
✔️ 기능:
펌프와 반대 원리, 압력 에너지를 회전 운동으로 변환합니다.
토크와 회전속도는 펌프 사양·차압·기계효율에 따라 결정됩니다.
✔️ 주요 종류 및 특징:
· 기어모터: 저압·소형 구동
· 베인모터: 중압, 일정 회전속도 유지
· 피스톤모터: 고압·고출력, 연속가동 장비 적합
· M+S 모터(MR·OMS·ORB):
농기계·건설기계·산업용 윈치·컨베이어 적용
✔️ 적용 사례:
크레인 윈치, 선박 장비, 컨베이어 라인, 농업기계 구동
5. 유압탱크(Hydraulic Tank)
✔️ 기능:
유체 저장·냉각·여과·기포 분리 기능을 수행합니다.
유압유의 청정도와 온도 관리가 장비 수명에 직결됩니다.
✔️ 설계 기준:
펌프 토출략의 3~5배 이상 용량 확보 필요
(예: 20L/min → 최소 60L 탱크)
✔️ 부속품:
에어브리더, 레벨게이지, 흡입필터, 리턴필터, 냉각유니트
✔️ 적용 사례:
AC/DC 파워팩, 대형 유압유니트, 자동화라인 윤활시스템
6. 유압필터(Hydraulic Filters)
✔️ 기능:
유압유 내 오염물질을 제거하여 펌프·밸브·실린더 손상을 예방합니다.
청정도 관리(ISO 4406 기준)는 유압시스템 유지보수의 핵심입니다.
✔️ 종류:
· 흡입필터(펌프 보호)
· 리턴필터(탱크 복귀유 여과)
· 라인필터(정밀 회로 보호)
· 마그네틱필터(금속분 제거)
✔️ 적용 사례:
정밀 공작기계, 반도체 설비, 고청정도 요구 장비
