오일 쿨링 순환시스템 제작 사례
(TOP-212HBE + 1HP Motor _ HLAX Cooler)
안녕하세요.
산업용 유압 솔루션 전문기업 일도유압이엔지입니다.
저희는 국내 산업현장에서 오랜 기간 검증된
NOP 트로코이드 펌프 공식 취급처로,
정품 공급부터 맞춤형 시스템 설계·제작까지
원스톱으로 지원해드리고 있습니다.
이번 사례는 TOP-212HBE 펌프 + 1HP(0.75kW) 전동기를 기반으로,
HYDROLYNC HLAX 35-2-IDH(220V)
공랭식 냉각기를 연계하여 구축한 시스템입니다.
🔧 적용 시스템 개요
· 펌프 모델:
NOP TOP-212HBE
· 정격 유량:
약 20L/min
(중점도 유압유 기준, 1750rpm 조건)
· 전기모터:
1HP(0.75kW), 3상 220/380V, 50/60Hz
· 냉각기 모델:
HYDROLYNC HLAX 35-2-IDH
→ 전원: 단상 AC220V / 60Hz
→ 냉각방식: 공랭식, 2팬 적용
→ 설치방식: 독립 스탠드형, 현장 배치 용이
· 구성 요소:
· 트로코이드 펌프 + 모터 직결 결합
· HLAX 공랭식 쿨러(팬+열교환기 일체형)
· 오일탱크 + 필터 + 배관라인
✅ 설치 및 운전 특징
1. 연속 운전에 최적화
→ TOP 시리즈 특유의 저소음, 안정적인 유량 특성
2. 냉각 효율 강화
→열교환기(냉각기)와 조합하여 고온 작업 환경에서도
안정적인 유압유 온도 유지
3. 점도 대응력 우수
→ VG46~VG100 등 다양한 유압유·윤활유 적용 가능
4. 간단한 유지보수
→ 펌프 내부 구조가 단순해 필터 교환 및 씰 점검만으로 관리 용이
📦 적용 분야
· 유압유 냉각 순환: 사출기, 프레스, 유압유니트
· 윤활유 공급: 기어박스, 감속기, 윤활라인
· 시험장비/절연유 쿨링: 전력기기 시험설비, 전기모터 베어링 냉각

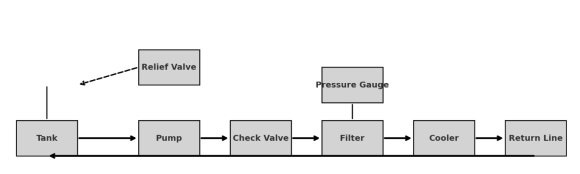

→ 순환 시스템 기본 흐름도
📞 기술상담 및 견적 문의
일도유압이엔지는
NOP 트로코이드 펌프 공식 취급처로,
정품 보증 / 재고 보유 / 기술 상담까지 한번에 지원합니다.
☎ 0507-1375-0704
📧 ildohyd@naver.com
📍 주요 납품 지격: 서울, 인천, 시흥, 화성 산업단지
💬 카카오톡채널: 일도유압이엔지
첨부파일:
NOP 트로코이드 펌프 사양서
하이드로링크 공랭식 쿨러 사양서
📸 제품 사진(납품 사례)

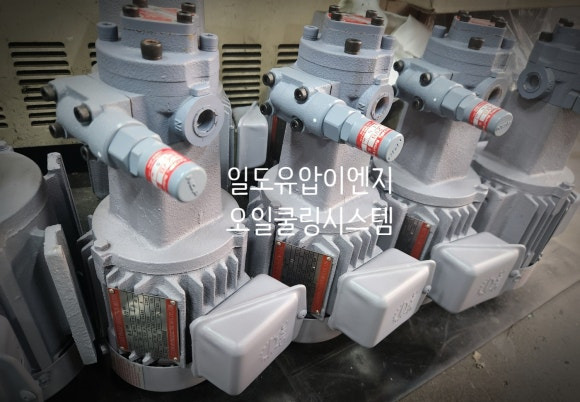

TOP-212HBE 1HP Motor
TOP-212HBE 1HP Motor
TOP-212HBE 1HP Motor

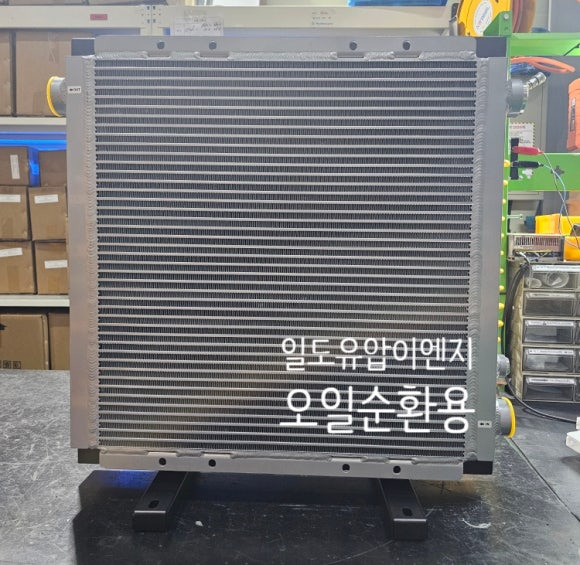

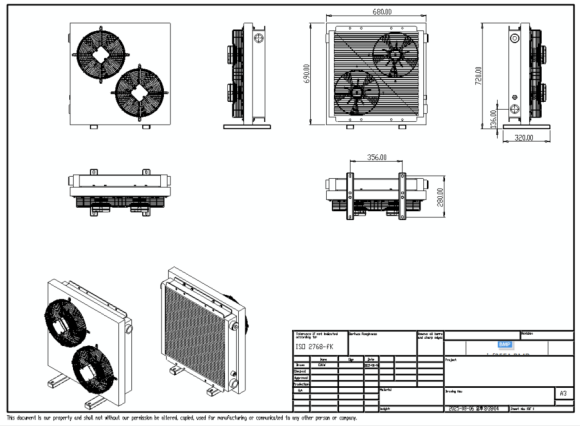

하이드로링크 HLAX 35-2-IDH 단상220V 공랭식 쿨러
