NOP[NIPPON OIL PUMP]
TOP-2MD 시리즈
TOP-2MD-750W-208HBEVB
TOP-208HBEf
안녕하세요 일도유압이엔지 입니다.
저희 시화 NOP 대리점에서 취급하는 TOP 시리즈 펌프&모터
Trochoid Pump TOP-2MD 시리즈 펌프&모터 제품을 소개합니다.
소형·경량 제품으로 고성능·고효율 운전에 적합하고 저소음 제품입니다.
▶제품 특징
· T-Rotor 펌프로 흡입 압력이 높고 기계적 효율 및 용적 효율이 높음
· 내접 기어 타입으로 구름접촉 운동을 하여 마모 및 맥동이 적음
· Gear pump 보다 수명이 길고 1회전당 토출량이 많음
· 저속 및 고속까지 회전 범위가 넓어 윤활 및 이송용 등 용도가 다양함
▶제품 사양
· 모델명: TOP-2MD-750W-208HBEVB-3L
PUMP 모델: TOP-208HBEf-3L
· 용 량: 8cc/rev
· 토출량: 14.4ℓ/min(Max 1800 rpm 기준)
· 최대 사용 압력: 2.5Mpa
· 압력 조정 범위: 4~13kgf/㎠
※ Made in Japan 일본 생산 제품입니다.
설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail: ildohyd@naver.com
아래 카탈로그는 다운로드 가능합니다.
금일 출고 모델 소개 드립니다.
모델: TOP-2MD-750W-208HBEVB-3L

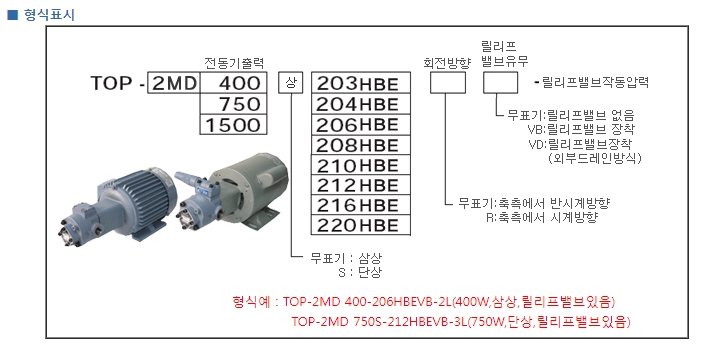

TOP-2MD 시리즈는 펌프&모터 결합형 모델입니다.
세부 스펙은 아래와 같습니다.
모터: 0.75kw*4P*220/380V*60hz(신명모터)
펌프: TOP-208HBEf-3L
토출량: 14.4ℓ/min
압력은 2.5Mpa까지 사용 가능한 모델입니다.

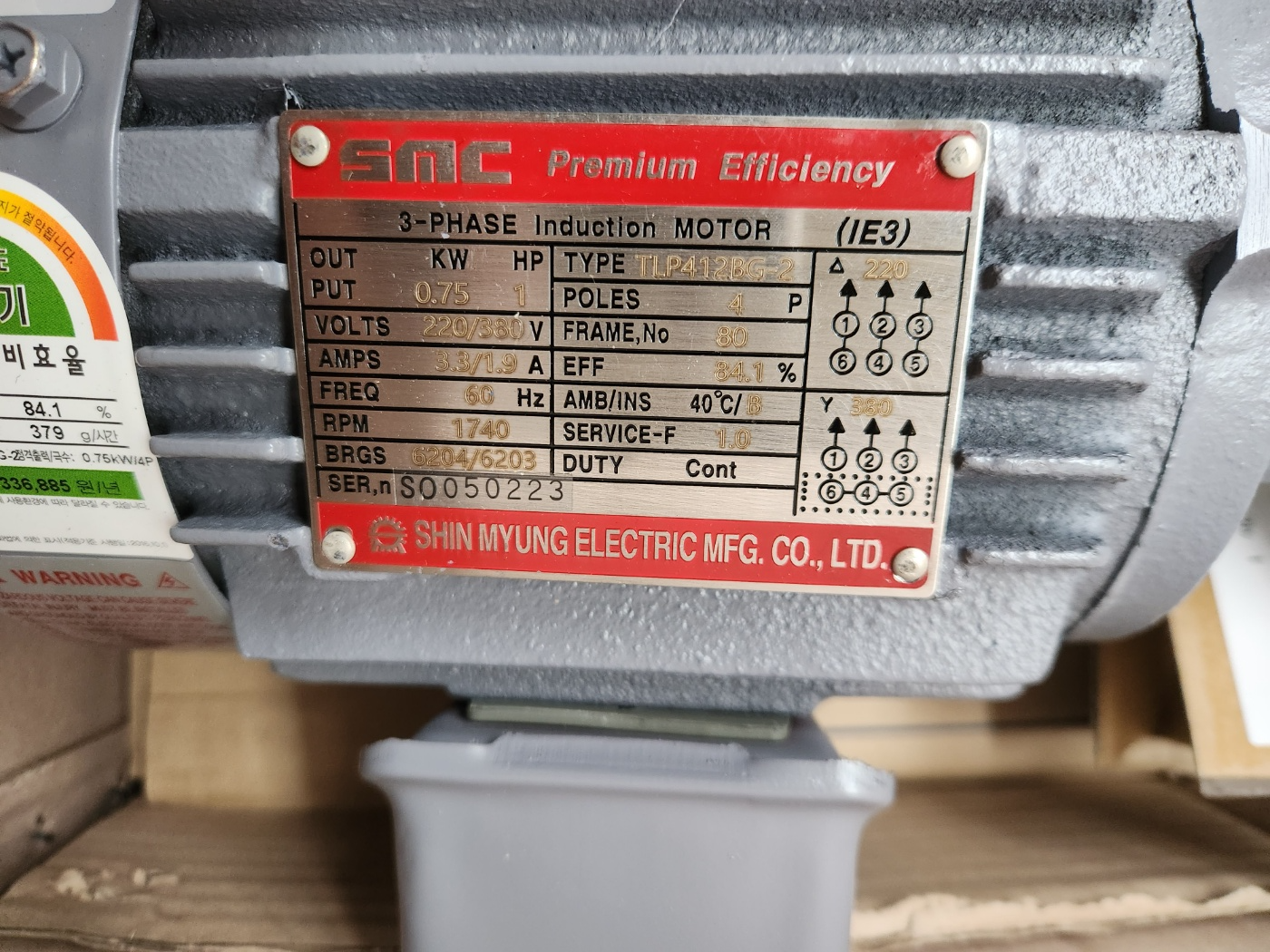

모터 스펙 명판 실물 사진입니다.
0.75kw*4P*220/380V*60hz(3상/신명모터 국산)
3상 모델로 220/380V 전압 사용 가능합니다.

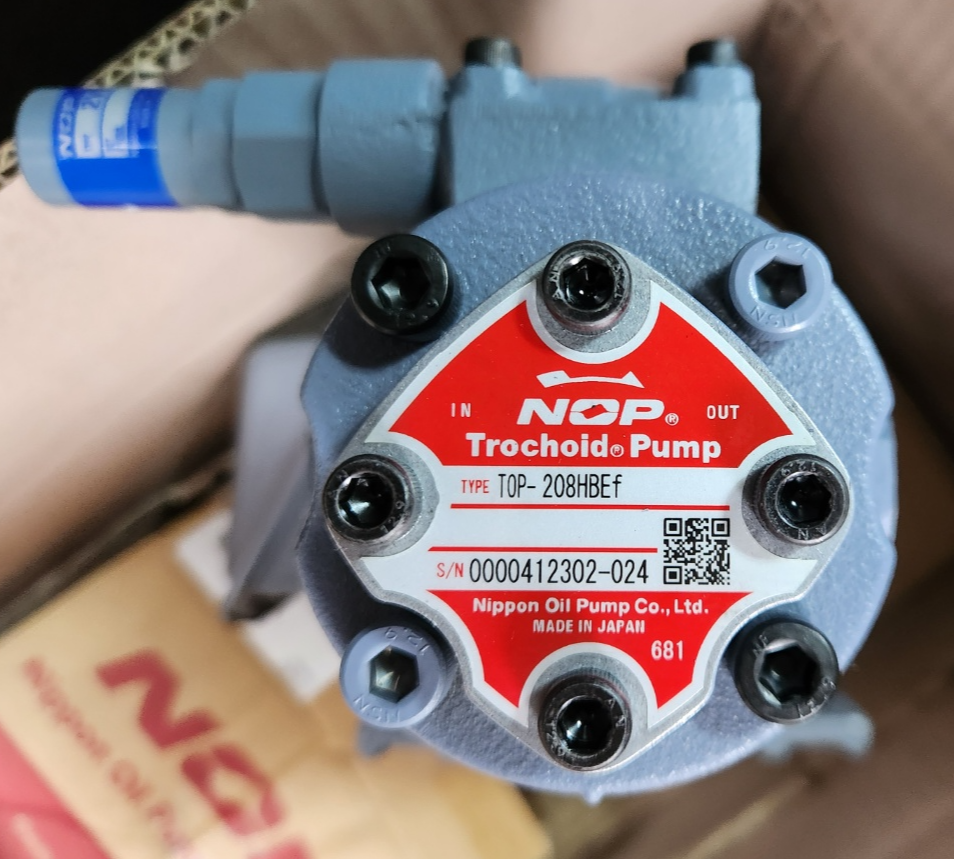

TOP-208HBEf 모델은 푸트 제외 모델로
펌프에 직결로 부착되는 타입입니다.
펌프 흡입/토출
IN(흡입): Rc 1/2"
OUT(토출):" Rc 1/2"
트로코이드 펌프는 일정하게 유량을 공급하는 모델로
윤활유나 절삭유 이송용 펌프로 사용합니다.

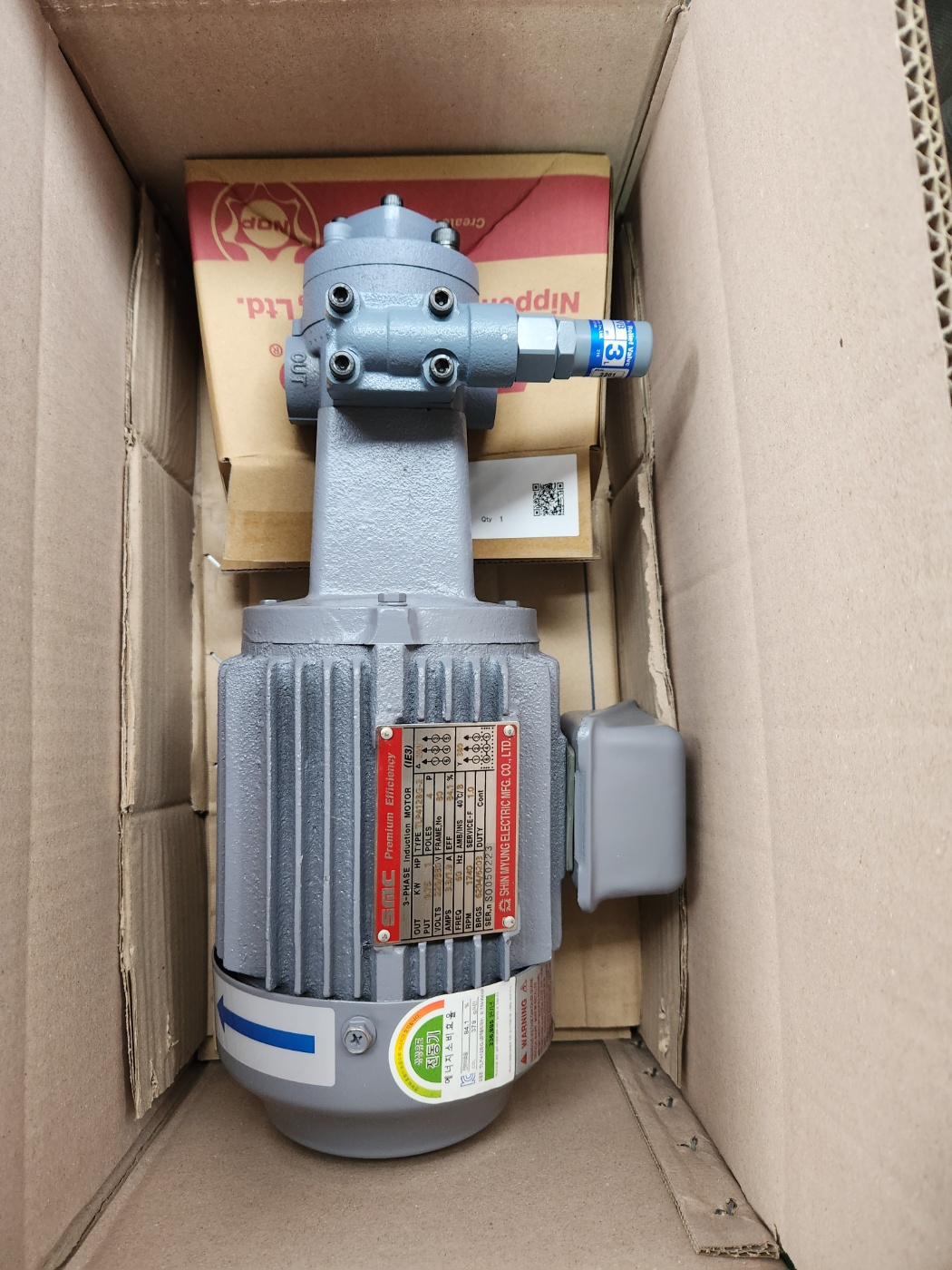

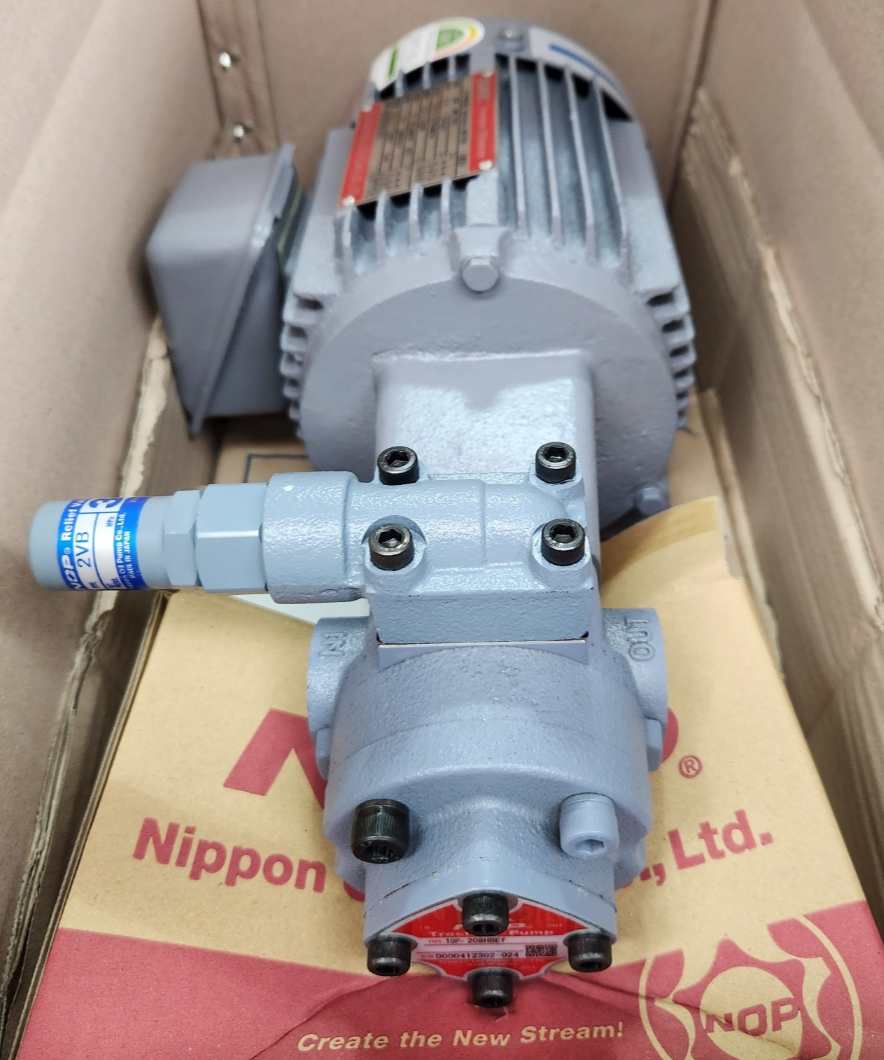

금일 출고한 TOP-2MD-750W-208HBEVB 모델입니다.
TOP-2MD 모델은 펌프와 모터를 벨하우징+커플링으로
조립하여 출고됩니다.
펌프&모터 결합형 모델로 완세트 조립하여
박스 포장 출고 드렸습니다.
포장을 제대로 안 하면 운반 중에 모터 FOOT가 파손될 우려가 있습니다.

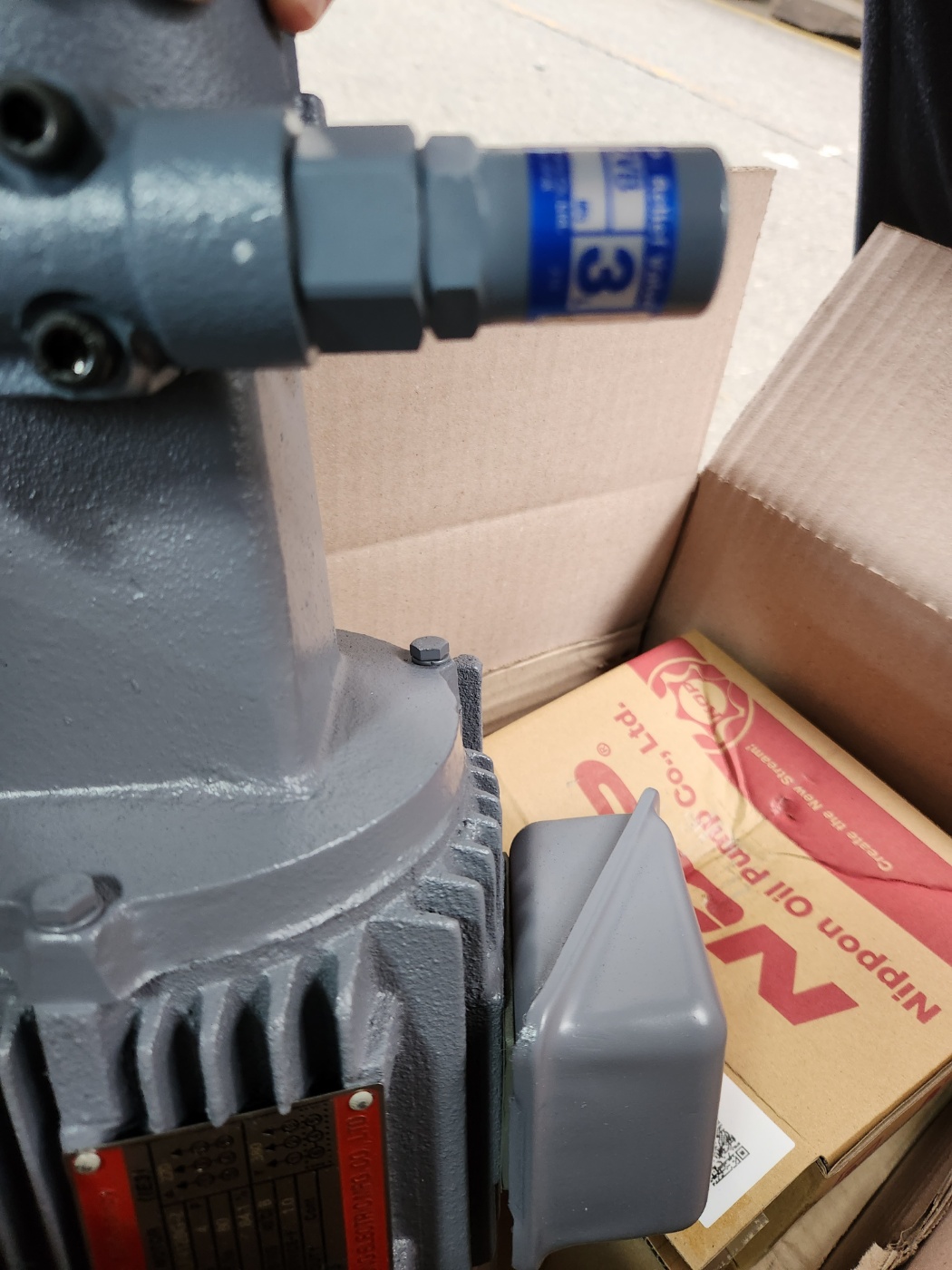

금일 출고한 TOP-208HBEf 펌프 Relief valve 모델입니다.
2VB(3L) : 4~13kgf/㎠
트로코이드 펌프 릴리프 밸브는 안전변으로 사용합니다.

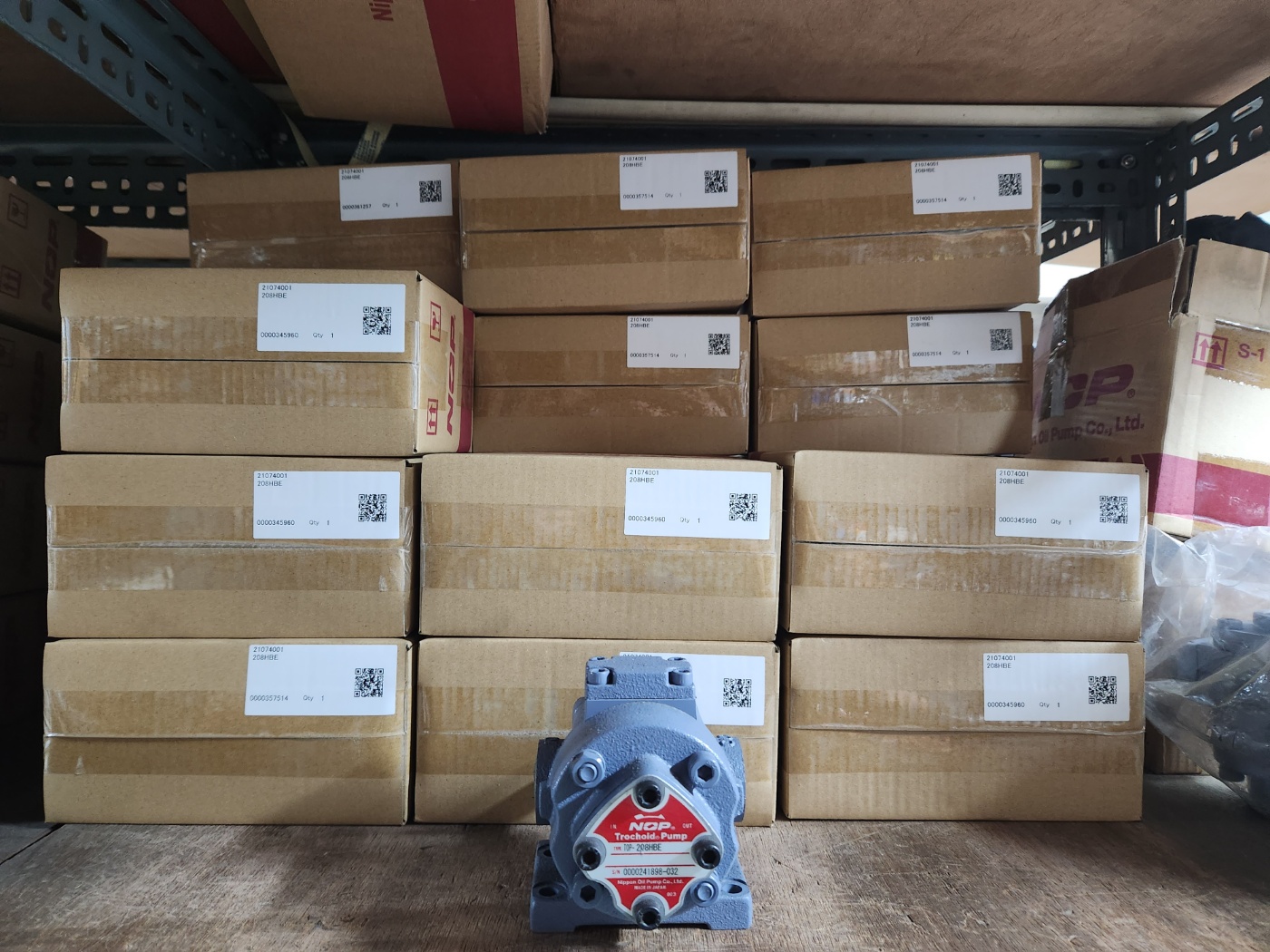

TOP-208HBE / TOP-208HBEf 재고 보유 실물 사진입니다.
재고는 대량 보유중입니다. 당일 택배 / 화물 출고 가능합니다.
| ▶제품 사양 | By 일도유압이엔지 | |||||
| MODEL | 유 량 (㎤/rev) |
토출량(ℓ/min) | 최대사용압력 (Mpa) |
최대회전수 (rpm) |
중 량 (kg) |
|
| 1500rpm | 1800rpm | |||||
| TOP-203HBE(VB) | 2.8 | 4.2 | 5 | 3.0 | 3,000 | 3.5(3.9) |
| TOP-204HBE(VB) | 4.0 | 6 | 7.2 | 3.0 | 3,000 | 3.6(4.0) |
| TOP-206HBE(VB) | 6.0 | 9 | 10.8 | 2.5 | 2,500 | 3.8(4.2) |
| TOP-208HBE(VB) | 8.0 | 12 | 14.4 | 2.5 | 2,500 | 4.0(4.4) |
| TOP-210HBE(VB) | 10.0 | 15 | 18 | 2.5 | 2,500 | 4.1(4.6) |
| TOP-212HBE(VB) | 12.0 | 18 | 21.6 | 2.0 | 2,000 | 4.3(4.7) |
| TOP-216HBE(VB) | 16.0 | 24 | 28.8 | 1.5 | 1,800 | 4.6(5.1) |
| TOP-220HBE(VB) | 20.0 | 30 | 36 | 1.2 | 1,800 | 5.0(5.5) |
| ▪ Test Oil: ISO-VG46 / Oil Tempwerature: 40℃ | ||||||
