NOP(Nippon Oil Pump)
Trochoid pump
TOP-208HBEVB
윤활유이송펌프 시스템
안녕하세요 일도유압이엔지 입니다.
저희 시화 NOP 대리점 일도유압에서 취급하는
트로코이드 펌프 TOP-2HB 시리즈 펌프를 소개합니다.
국내에서 가장 많이 사용하는 윤활유 이송 펌프입니다.
▶제품 특징
· 내접 기어 타입으로 구름 접촉 운동을 하여 마모 및 맥동이 적음
· T-rotor 방식으로 흡입 압력이 높고 기계적 및 용적 효율이 높음
· Gear pump 보다 수명이 길고 1회전당 토출량이 많음
· 저속 및 고속까지 회전 범위가 넓고 윤활 및 이송용 등 용도가 다양함

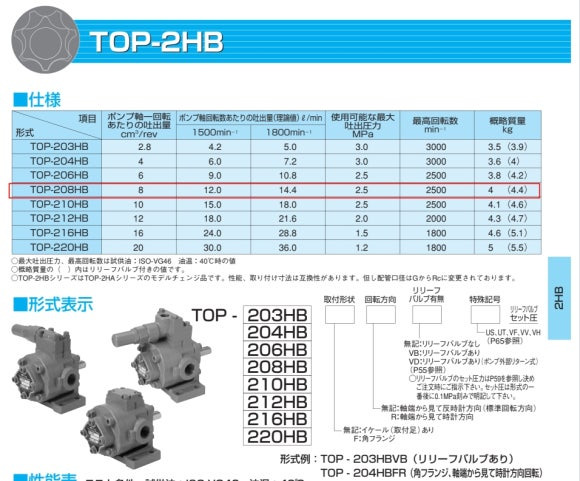

▶제품 사양
· 모델명: TOP-208HBEVB
TOP-2MD-400W-208HBEVB-2L
(펌프&모터 결합형 모델)
· 용 량: 8cc/rev
· 토출량: 14.4ℓ/min
· 최대압력: 2.5Mpa
· 압력조절범위: 2.6~5kgf/㎠
· 중 량: 4.4kg(relief valve 포함)
※ Made in Japan 일본 생산 제품입니다.
윤활유 이송 펌프 선정 문의 / 윤활시스템 제작 전문
윤활시스템 설치 목적, 사용 특성에 따라 사양이 달라질 수 있으니
아래 내용을 참고하시고 전화문의하시기 바랍니다.
문의전화: 일도유압이엔지 / 0507-1375-0704
E-mail문의: ildohyd@naver.com
경기도 시흥시(시화공단 內)
제품은 서울 창고 출고

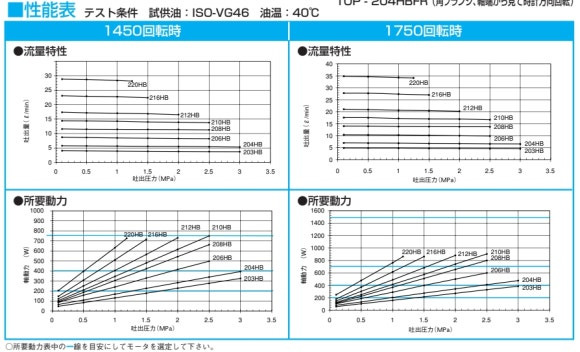

아래 기술자료는 다운로드 가능합니다.
[NOP 트로코이드펌프/TOP-208HBEf /TOP-208HBE/
윤활유이송펌프]
금주에 출고 된 모델 윤활유 이송 펌프를 소개합니다.
사용처에서 직접 사용예정이며,
VG32 오일을 사용하여 탱크로 이송용으로
사용예정이며,
양정은 20m, 길이 20m, 유량은 15ℓ/min
기준으로 선정드렸습니다.
[NOP 트로코이드펌프/TOP-208HBEf /TOP-208HBE/
윤활유이송펌프]
일반 유압유 VG32 오일을 사용하면
점도가 적당하기 때문에 오랜 기간 사용이 가능합니다.
3상 모터로 선정드려서 장시간 사용도 가능합니다.

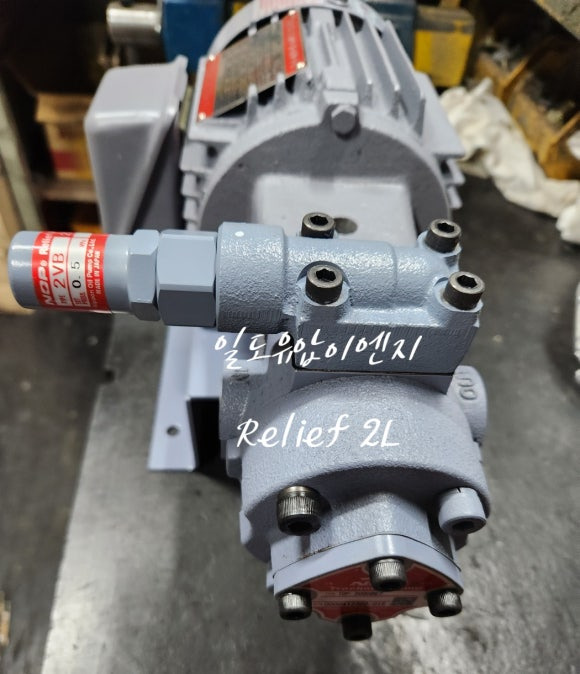

Relief valve를 부착하여 최대 압력까지 사용 가능하며
안전변으로 사용하시면 펌프의 손상을 예방할 수 있습니다.
[NOP 트로코이드펌프/TOP-208HBEf /TOP-208HBE/
윤활유이송펌프]

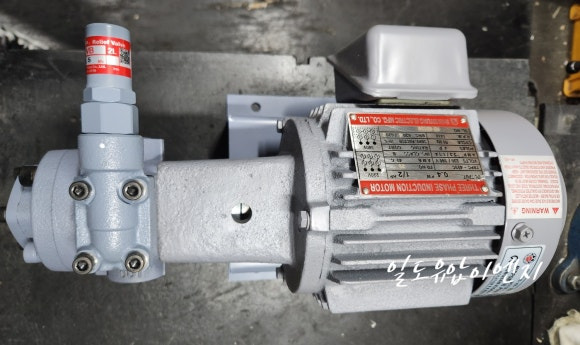

TOP-208HBEf 모델은
흡입(IN) / 토출(OUT): PT 1/2"
사이즈이며,
이동용으로 사용하신다고 하셔서 베이스(브라켓)를
부착하여 출고드렸습니다.
추가로 바퀴를 부착하여 사용예정입니다.
[NOP 트로코이드펌프/TOP-208HBEf /TOP-208HBE/
윤활유이송펌프]

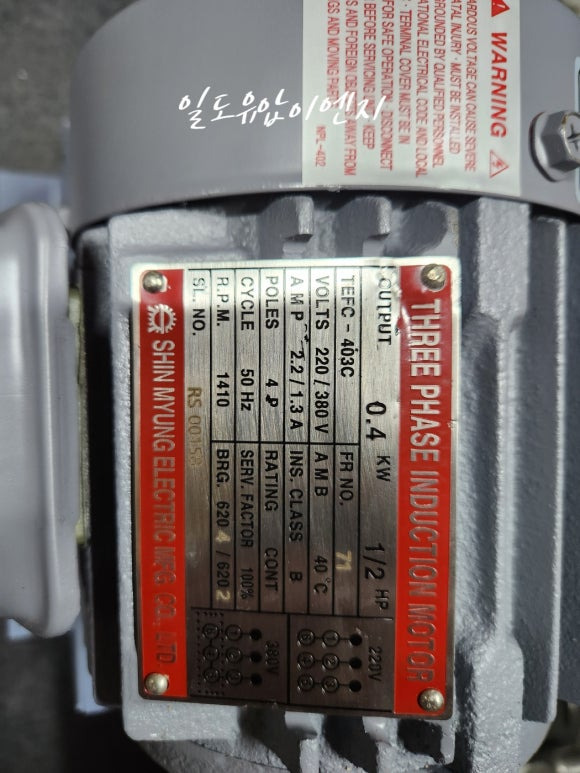

전기 모터 스펙 사진입니다.
신명전기(국산) 모터를 사용하며,
0.4kw*4P*220/380V 모터입니다.
현재 스펙으로는 최대 10kgf 까지는 사용가능한 스펙입니다.
이송거리는 최대 100m정도 가능.
[NOP 트로코이드펌프/TOP-208HBEf /TOP-208HBE/
윤활유이송펌프]
유압시스템 제작 / 윤활시스템 제작 전문
재고는 항시 보유중이며,
시스템 선정하여 출고 제작 가능합니다.
